Στη βιομηχανία κατασκευής καλουπιών, ο κανόνας του χάλυβα είναι η αιχμή της μήτρας. Η ακρίβειά του καθορίζει την ποιότητα κάθε κουτιού, χαρτοκιβωτίου ή προϊόντος συσκευασίας που κόβεται. Ένας κανόνας χάλυβα που λυγίζει ανακριβώς ακόμη και κατά ένα κλάσμα του χιλιοστού θα παράγει μια μήτρα που δεν κόβεται καθαρά, οδηγώντας σε δαπανηρή σπατάλη παραγωγής. Για δεκαετίες, ο κανόνας κάμψης του χάλυβα ήταν μια χειρωνακτική διαδικασία, απαιτώντας από ειδικευμένους χειριστές να χρησιμοποιούν εργαλεία χειρός και φυσικά πρότυπα. Τα αποτελέσματα ήταν τόσο καλά όσο η ικανότητα του χειριστή και ήταν δύσκολο να επιτευχθεί συνέπεια. Η εισαγωγή του auto bender μεταμόρφωσε αυτή τη διαδικασία, φέρνοντας την ακρίβεια του αριθμητικού ελέγχου υπολογιστή στον κανόνα κάμψης του χάλυβα.
Ο πυρήνας της ακρίβειας του auto bender έγκειται στη λειτουργία κάμψης του. Αυτή η λειτουργία δεν είναι μια απλή μηχανική ενέργεια. Είναι μια εξελιγμένη αλληλεπίδραση σερβοκινητήρων, εργαλείων ακριβείας και αλγορίθμων ελέγχου σε πραγματικό χρόνο. ΟΒασικό μοντέλο Auto Bender, σχεδιασμένο από την Adewo Automation Equipment Co., Ltd., έχει σχεδιαστεί για να παρέχει σταθερές στροφές υψηλής ακρίβειας που ικανοποιούν τις απαιτητικές απαιτήσεις της σύγχρονης κατασκευής καλουπιών. Αυτό το άρθρο παρέχει μια τεχνική ανάλυση της λειτουργίας κάμψης, εξηγώντας τους μηχανισμούς που επιτρέπουν την ακριβή διαμόρφωση του κανόνα χάλυβα. Θα εξετάσουμε το σύστημα ελέγχου σερβομηχανισμού, τη γεωμετρία των εργαλείων κάμψης, τους αλγόριθμους αντιστάθμισης που αντιστοιχούν στην επαναφορά του υλικού και τα μέτρα ποιοτικού ελέγχου που διασφαλίζουν ότι κάθε κάμψη είναι ακριβής.
Η λειτουργία κάμψης σε ένα αυτόματο λυγιστή είναι το μηχανικό και ηλεκτρονικό σύστημα που μετατρέπει έναν ευθύγραμμο κανόνα χάλυβα σε μια κοπτική άκρη με ακρίβεια. Ένας κανόνας χάλυβα είναι μια λωρίδα από σκληρυμένο χάλυβα με μια αιχμηρή κοπτική άκρη στη μία πλευρά και ένα οδοντωτό ή απλό σώμα στην άλλη. Χρησιμοποιείται στην κατασκευή καλουπιών για τη δημιουργία της διαδρομής κοπής μιας μήτρας. Ο αυτόματος κάμψης παίρνει έναν ευθύ κανόνα, τον τροφοδοτεί στην κεφαλή κάμψης και, στη συνέχεια, εκτελεί μια σειρά από κάμψεις για να δημιουργήσει το επιθυμητό σχήμα. Η λειτουργία κάμψης πρέπει να είναι ικανή να παράγει κάμψεις διαφόρων γωνιών (συνήθως 90 μοιρών, αλλά και άλλες γωνίες) και ακτίνες, με υψηλό βαθμό ακρίβειας και επαναληψιμότητας.
Η λειτουργία κάμψης αποτελείται από πολλά βασικά στοιχεία. Ο πρώτος είναι ο μηχανισμός τροφοδοσίας, ο οποίος προωθεί τον κανόνα χάλυβα στη σωστή θέση για κάθε στροφή. Ο μηχανισμός τροφοδοσίας χρησιμοποιεί κυλίνδρους ακριβείας ή ένα σύστημα λαβής για να μετακινήσει τον κανόνα με ακρίβεια. Το δεύτερο εξάρτημα είναι η κεφαλή κάμψης, η οποία περιέχει το εργαλείο που στην πραγματικότητα σχηματίζει την κάμψη. Η κεφαλή κάμψης χρησιμοποιεί τυπικά έναν συνδυασμό μιας λυγιστικής διάτρησης και μιας μήτρας, ή ενός σετ κυλίνδρων, για να παραμορφώσει τον κανόνα χάλυβα. Το τρίτο εξάρτημα είναι το σύστημα ελέγχου, το οποίο συντονίζει τις ενέργειες τροφοδοσίας και κάμψης με βάση το προγραμματισμένο σχέδιο. Το σύστημα ελέγχου χρησιμοποιεί σερβοκινητήρες για την κίνηση των αξόνων τροφοδοσίας και κάμψης, διασφαλίζοντας ότι οι κινήσεις είναι ακριβείς και επαναλαμβανόμενες.

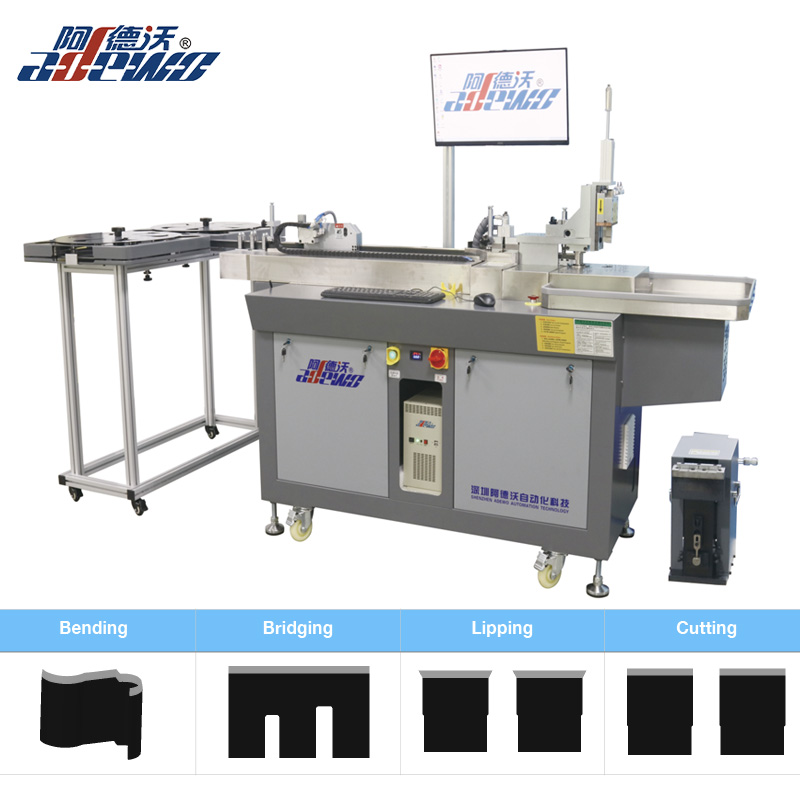

Η ακρίβεια της συνάρτησης κάμψης καθορίζεται από την ακρίβεια αυτών των στοιχείων και τους αλγόριθμους ελέγχου που τα διαχειρίζονται. ΣτοAdewo Automation Equipment Co., Ltd., το Basic Model Auto Bender έχει σχεδιαστεί για να επιτυγχάνει ακρίβεια κάμψης +/- 0,1 mm για τη θέση κάμψης και +/- 0,5 μοίρες για τη γωνία κάμψης. Αυτό το επίπεδο ακρίβειας είναι απαραίτητο για την παραγωγή καλουπιών που πληρούν τις αυστηρές ανοχές που απαιτούνται για συσκευασία υψηλής ποιότητας. Ο παρακάτω πίνακας παρέχει μια περίληψη των βασικών συνιστωσών της συνάρτησης κάμψης και των ρόλων τους.
| Συστατικό | Λειτουργία | Επίπτωση στην Ακρίβεια |
| Μηχανισμός Τροφοδοσίας | Προωθεί τον κανόνα χάλυβα στη θέση κάμψης | Καθορίζει την ακρίβεια της θέσης της κάμψης κατά μήκος του κανόνα |
| Κεφαλή κάμψης | Σχηματίζει την κάμψη στον κανόνα χάλυβα | Προσδιορίζει την ακρίβεια της γωνίας και της ακτίνας κάμψης |
| Servo Motors | Οδηγήστε τους άξονες τροφοδοσίας και κάμψης | Παρέχετε την ακρίβεια και την επαναληψιμότητα της κίνησης |
| Σύστημα Ελέγχου | Συντονίζει τις ενέργειες τροφοδοσίας και κάμψης | Εξασφαλίζει ότι χρησιμοποιείται η σωστή σειρά και παράμετροι |
| Εργαλεία | Διατρήσεις ή κυλίνδρους που σχηματίζουν την κάμψη | Καθορίζει την ποιότητα της κάμψης και τη διάρκεια ζωής του εργαλείου |
Ο έλεγχος σερβομηχανισμού είναι το θεμέλιο της ακρίβειας της λειτουργίας κάμψης. Ένας σερβοκινητήρας είναι ένας κινητήρας που είναι εξοπλισμένος με μια συσκευή ανάδρασης, συνήθως έναν κωδικοποιητή, που αναφέρει τη θέση και την ταχύτητα του κινητήρα στον ελεγκτή. Ο ελεγκτής συγκρίνει την πραγματική θέση με τη θέση εντολής και προσαρμόζει την είσοδο του κινητήρα για να ελαχιστοποιήσει το σφάλμα. Αυτός ο έλεγχος κλειστού βρόχου είναι απαραίτητος για την επίτευξη ακριβούς και επαναλαμβανόμενης κίνησης. Σε μια αυτόματη κάμψη, ο άξονας τροφοδοσίας και ο άξονας κάμψης κινούνται και οι δύο από σερβοκινητήρες. Ο άξονας τροφοδοσίας πρέπει να μετακινεί τον κανόνα χάλυβα στην ακριβή θέση για κάθε στροφή. Ο άξονας κάμψης πρέπει να περιστρέφει το εργαλείο κάμψης στην ακριβή γωνία. Οποιοδήποτε σφάλμα σε αυτούς τους άξονες θα οδηγήσει σε ανακριβή κάμψη.
Η ακρίβεια ενός σερβο συστήματος καθορίζεται από διάφορους παράγοντες, όπως η ανάλυση του κωδικοποιητή, η ακαμψία του μηχανικού συστήματος και η ποιότητα του αλγόριθμου ελέγχου. Ένας κωδικοποιητής υψηλής ανάλυσης μπορεί να ανιχνεύσει πολύ μικρές αλλαγές στη θέση του, επιτρέποντας στον ελεγκτή να κάνει λεπτές ρυθμίσεις. Ένα άκαμπτο μηχανικό σύστημα διασφαλίζει ότι η κίνηση του κινητήρα μεταδίδεται στο εργαλείο χωρίς οπισθοδρόμηση ή κάμψη. Ένας καλά συντονισμένος αλγόριθμος ελέγχου διασφαλίζει ότι ο κινητήρας ανταποκρίνεται γρήγορα και ομαλά στις εντολές, χωρίς υπέρβαση ή ταλάντωση. Στην Adewo Automation Equipment Co., ltd., το Basic Model Auto Bender χρησιμοποιεί κωδικοποιητές απόλυτης ανάλυσης και μια άκαμπτη μηχανική δομή για να διασφαλίζει τον ακριβή έλεγχο σερβομηχανισμού. Οι αλγόριθμοι ελέγχου μας είναι ρυθμισμένοι για να παρέχουν γρήγορη, σταθερή απόκριση στις απαιτητικές απαιτήσεις της κάμψης κανόνων χάλυβα.
Ο παρακάτω πίνακας συγκρίνει την απόδοση μιας σερβοελεγχόμενης λειτουργίας κάμψης με μια λειτουργία κάμψης ελεγχόμενης από βηματικό κινητήρα. Οι βηματικοί κινητήρες είναι μια άλλη κοινή επιλογή για τον έλεγχο της κίνησης, αλλά έχουν περιορισμούς στην ακρίβεια και τη ροπή.
| Παράμετρος | Servo Control | Έλεγχος βηματικού κινητήρα |
| Ανατροφοδότηση | Κλειστός βρόχος (κωδικοποιητής) | Ανοιχτός βρόχος (χωρίς σχόλια) |
| Ακρίβεια θέσης | Υψηλό (+/- 0,01 mm τυπικό) | Μέτρια (+/- 0,05 mm τυπικό) |
| Επαναληψιμότητα | Εξοχος | Καλός |
| Ροπή σε υψηλή ταχύτητα | Ψηλά | Μειώνεται με την ταχύτητα |
| Κίνδυνος χαμένων βημάτων | Κανένα (κλειστός βρόχος) | Πιθανό υπό υπερφόρτωση |
| Κόστος | Πιο ψηλά | Χαμηλότερος |
Η χρήση του σερβοχειριστηρίου στο Basic Model Auto Bender είναι ένας βασικός λόγος για την ανώτερη ακρίβεια κάμψης του. Η ανάδραση κλειστού βρόχου διασφαλίζει ότι το μηχάνημα γνωρίζει πάντα την ακριβή θέση των αξόνων τροφοδοσίας και κάμψης και μπορεί να διορθώσει τυχόν σφάλματα σε πραγματικό χρόνο. Αυτό είναι ιδιαίτερα σημαντικό κατά την κάμψη κανόνων χάλυβα υψηλής αντοχής, οι οποίοι απαιτούν υψηλότερες δυνάμεις και μπορούν να προκαλέσουν απώλεια σκαλοπατιών ενός βηματικού κινητήρα. Με τον σερβοέλεγχο, το μηχάνημα διατηρεί την ακρίβειά του ακόμη και κάτω από απαιτητικές συνθήκες.
Η γεωμετρία των εργαλείων κάμψης είναι ένας άλλος κρίσιμος παράγοντας για την επίτευξη ακριβών κάμψεων. Η εργαλειοθήκη αποτελείται από τη διάτρηση κάμψης και τη μήτρα κάμψης, ή σε ορισμένα σχέδια, ένα σετ κυλίνδρων διαμόρφωσης. Το σχήμα και οι διαστάσεις του εργαλείου καθορίζουν την ακτίνα και τη γωνία της κάμψης. Το εργαλείο πρέπει να είναι σχεδιασμένο ώστε να ταιριάζει με τις ιδιότητες του κανόνα χάλυβα, συμπεριλαμβανομένου του πάχους, της σκληρότητας και της επιθυμητής ακτίνας κάμψης. Μια αναντιστοιχία μεταξύ του εργαλείου και του κανόνα μπορεί να οδηγήσει σε ανακριβείς στροφές, ρωγμές ή υπερβολική φθορά του εργαλείου.
Οι βασικές παράμετροι εργαλείων που επηρεάζουν την ακρίβεια κάμψης είναι η ακτίνα διάτρησης, το άνοιγμα της μήτρας και η γωνία μήτρας. Η ακτίνα διάτρησης καθορίζει την εσωτερική ακτίνα της κάμψης. Το άνοιγμα της μήτρας καθορίζει την ποσότητα του υλικού που κάμπτεται και τα χαρακτηριστικά της οπής ελατηρίου. Η γωνία μήτρας καθορίζει την τελική γωνία της κάμψης. Για μια τυπική κάμψη 90 μοιρών, η γωνία της μήτρας είναι συνήθως 90 μοίρες, αλλά η διάτρηση και η μήτρα πρέπει να σχεδιάζονται έτσι ώστε να καλύπτουν το ελατήριο του κανόνα του χάλυβα. Springback είναι η τάση του υλικού να επανέρχεται εν μέρει στο αρχικό του σχήμα μετά την αφαίρεση της δύναμης κάμψης. Για να επιτευχθεί κάμψη 90 μοιρών, το εργαλείο πρέπει να κάμψει υπερβολικά τον κανόνα σε, για παράδειγμα, 92 μοίρες, έτσι ώστε να αναπηδήσει ξανά στις 90 μοίρες.
Τα εργαλεία στο Basic Model Auto Bender μας κατασκευάζονται από χάλυβα εργαλείων υψηλής ποιότητας και αλέθονται με ακρίβεια για να διασφαλίζονται ακριβείς διαστάσεις. Τα εργαλεία είναι επίσης σχεδιασμένα για γρήγορη εναλλαγή, επιτρέποντας στον χειριστή να εναλλάσσεται μεταξύ διαφορετικών ακτίνων και γωνιών κάμψης με ελάχιστο χρόνο διακοπής λειτουργίας. Το εργοστάσιό μας στην Adewo Automation Equipment Co., Ltd. παρέχει μια σειρά επιλογών εργαλείων που ταιριάζουν σε διαφορετικούς τύπους κανόνων χάλυβα και απαιτήσεις κάμψης. Ο παρακάτω πίνακας συνοψίζει τις βασικές παραμέτρους εργαλείων και την επίδρασή τους στην ακρίβεια κάμψης.
| Παράμετρος εργαλείων | Λειτουργία | Επίδραση στην ακρίβεια κάμψης |
| Ακτίνα διάτρησης | Καθορίζει την εσωτερική ακτίνα της κάμψης | Επηρεάζει άμεσα την ακρίβεια της ακτίνας κάμψης |
| Άνοιγμα πέτρας | Καθορίζει την ποσότητα του υλικού που κάμπτεται | Επηρεάζει το ελατήριο και την τελική γωνία |
| Die Angle | Καθορίζει την τελική γωνία της κάμψης | Πρέπει να αντισταθμίσει το ελατήριο |
| Υλικό εργαλείου | Καθορίζει τη διάρκεια ζωής του εργαλείου και την αντοχή στη φθορά | Επηρεάζει τη μακροπρόθεσμη ακρίβεια |
Εκτός από το σχεδιασμό εργαλείων, η ευθυγράμμιση των εργαλείων είναι κρίσιμη. Εάν η διάτρηση και η μήτρα δεν είναι τέλεια ευθυγραμμισμένα, η κάμψη θα είναι λοξή και ο κανόνας μπορεί να στραφεί. Το Basic Model Auto Bender χρησιμοποιεί οδηγούς ακριβείας και ένα άκαμπτο πλαίσιο για να διασφαλίσει ότι τα εργαλεία παραμένουν ευθυγραμμισμένα κατά τη λειτουργία. Αυτή η ευθυγράμμιση ελέγχεται και διατηρείται ως μέρος των διαδικασιών ρουτίνας συντήρησης.
Το Springback είναι ο εχθρός της ακριβούς κάμψης. Όταν κάμπτεται ένας κανόνας χάλυβα, το υλικό υφίσταται τόσο πλαστική όσο και ελαστική παραμόρφωση. Η πλαστική παραμόρφωση είναι μόνιμη, αλλά η ελαστική παραμόρφωση ανακτάται όταν αφαιρεθεί η δύναμη κάμψης. Αυτή η ανάκτηση αναγκάζει τον κανόνα να επανέλθει, με αποτέλεσμα μια γωνία κάμψης που είναι μικρότερη από τη γωνία προς την οποία κάμπτεται. Η ποσότητα του ελατηρίου εξαρτάται από τις ιδιότητες του υλικού του κανόνα, το πάχος του και την ακτίνα κάμψης. Εάν δεν αντισταθμιστεί η επαναφορά του ελατηρίου, η τελική γωνία κάμψης θα είναι ανακριβής.
Για να επιτευχθούν ακριβείς στροφές, ο αυτόματος κάμψης πρέπει να υπερκαλύψει τον κανόνα για να αντισταθμίσει την επιστροφή του ελατηρίου. Η ποσότητα της υπερ-κάμψης καθορίζεται από έναν αλγόριθμο αντιστάθμισης επιστροφής ελατηρίου. Αυτός ο αλγόριθμος βασίζεται στις ιδιότητες του υλικού του κανόνα και στη γεωμετρία κάμψης. Ο αλγόριθμος υπολογίζει την απαιτούμενη γωνία κάμψης και δίνει εντολή στον άξονα κάμψης να κινηθεί προς αυτή τη γωνία. Όταν απελευθερωθεί η δύναμη κάμψης, ο κανόνας επανέρχεται στην επιθυμητή γωνία. Η ακρίβεια του αλγορίθμου αντιστάθμισης είναι κρίσιμη για τη συνολική ακρίβεια της συνάρτησης κάμψης.
Στην Adewo Automation Equipment Co., Ltd., το Basic Model Auto Bender χρησιμοποιεί έναν εξελιγμένο αλγόριθμο αντιστάθμισης ελατηρίου που βασίζεται σε εκτεταμένες δοκιμές διαφορετικών τύπων κανόνων χάλυβα. Ο αλγόριθμος λαμβάνει υπόψη το πάχος του κανόνα, τη σκληρότητα και την επιθυμητή ακτίνα κάμψης. Ο χειριστής απλώς εισάγει την επιθυμητή γωνία και ακτίνα κάμψης και το μηχάνημα υπολογίζει αυτόματα την απαιτούμενη υπερβολική κάμψη. Ο παρακάτω πίνακας παρέχει ένα παράδειγμα αντιστάθμισης ελατηρίου για διαφορετικά πάχη κανόνων χάλυβα.
| Πάχος κανόνα (mm) | Επιθυμητή γωνία κάμψης | Γωνία υπερβολικής κάμψης (Τυπική) | Αποζημίωση Springback |
| 0,71 χλστ | 90° | 92,5° | 2,5° |
| 1,05 χλστ | 90° | 93,5° | 3,5° |
| 1,42 χλστ | 90° | 95,0° | 5,0° |
| 2,00 χλστ | 90° | 97,0° | 7,0° |
Ο αλγόριθμος αντιστάθμισης ελατηρίου είναι ένα βασικό χαρακτηριστικό του Basic Model Auto Bender. Επιτρέπει στο μηχάνημα να παράγει ακριβείς στροφές χωρίς να χρειάζεται χειροκίνητες ρυθμίσεις δοκιμής και λάθους. Αυτό όχι μόνο βελτιώνει την ακρίβεια αλλά και αυξάνει την παραγωγικότητα μειώνοντας τον χρόνο εγκατάστασης και τα απόβλητα υλικών.
Η επίτευξη ακριβών στροφών είναι ένα πράγμα. Η διατήρηση αυτής της ακρίβειας με την πάροδο του χρόνου είναι κάτι άλλο. Η λειτουργία κάμψης ενός αυτόματου καμπτήρα υπόκειται σε φθορά, θερμική μετατόπιση και άλλους παράγοντες που μπορούν να υποβαθμίσουν την απόδοσή του. Για να διασφαλιστεί ότι το μηχάνημα συνεχίζει να παράγει ακριβείς στροφές, είναι απαραίτητο να υπάρχει ένα πρόγραμμα επαλήθευσης και συντήρησης. Αυτό το πρόγραμμα θα πρέπει να περιλαμβάνει τακτική βαθμονόμηση, επιθεώρηση των εργαλείων και επαλήθευση της ακρίβειας του μηχανήματος χρησιμοποιώντας δοκιμαστικές τομές.
Η διαδικασία επαλήθευσης τυπικά περιλαμβάνει την κάμψη ενός κανόνα δοκιμής σε ένα γνωστό σχέδιο και στη συνέχεια τη μέτρηση του σχήματος που προκύπτει. Οι μετρήσεις συγκρίνονται με τις προγραμματισμένες διαστάσεις. Εάν οι αποκλίσεις υπερβαίνουν την αποδεκτή ανοχή, το μηχάνημα ρυθμίζεται ή βαθμονομείται εκ νέου. Το μοτίβο δοκιμής θα πρέπει να περιλαμβάνει μια ποικιλία γωνιών και ακτίνων κάμψης για να διασφαλιστεί ότι το μηχάνημα είναι ακριβές σε όλο το εύρος του. Η δοκιμή πρέπει να εκτελείται σε τακτά χρονικά διαστήματα, όπως στην αρχή κάθε βάρδιας ή μετά από αλλαγή εργαλείων.
Στην Adewo Automation Equipment Co., Ltd., προτείνουμε το ακόλουθο πρόγραμμα επαλήθευσης και συντήρησης για το Basic Model Auto Bender:
Ο παρακάτω πίνακας παρέχει μια περίληψη των εργασιών επαλήθευσης και συντήρησης για τη λειτουργία κάμψης.
| Εργο | Συχνότητα | Σκοπός |
| Οπτική επιθεώρηση εργαλείων | Καθημερινά | Ανίχνευση φθοράς ή ζημιάς |
| Δοκιμαστικό μοτίβο κάμψης | Εβδομαδιαίος | Επαληθεύστε την ακρίβεια του μηχανήματος |
| Λίπανση Κινούμενων Ανταλλακτικών | Εβδομαδιαίος | Μειώστε τη φθορά και εξασφαλίστε ομαλή κίνηση |
| Επιθεώρηση σερβοκινητήρων | Μηνιαίος | Εξασφαλίστε τη σωστή λειτουργία και ανιχνεύστε τη φθορά |
| Πλήρης βαθμονόμηση | Ετησίως | Επαναφέρετε το μηχάνημα στις εργοστασιακές προδιαγραφές |
Ακολουθώντας ένα δομημένο πρόγραμμα επαλήθευσης και συντήρησης, οι χρήστες του Basic Model Auto Bender μπορούν να διασφαλίσουν ότι η μηχανή τους συνεχίζει να παράγει ακριβείς στροφές για πολλά χρόνια. Το εργοστάσιό μας παρέχει ολοκληρωμένη εκπαίδευση και υποστήριξη για να βοηθήσει τους πελάτες μας να εφαρμόσουν αυτές τις διαδικασίες.
Ερώτηση 1: Ποια είναι η τυπική ακρίβεια κάμψης ενός Auto Bender Basic Model;
Απάντηση: Η τυπική ακρίβεια κάμψης του Basic Model Auto Bender είναι +/- 0,1 mm για τη θέση κάμψης και +/- 0,5 μοίρες για τη γωνία κάμψης. Αυτό το επίπεδο ακρίβειας είναι κατάλληλο για τις περισσότερες εφαρμογές κατασκευής καλουπιών με κανόνες χάλυβα. Για εφαρμογές που απαιτούν ακόμη μεγαλύτερη ακρίβεια, προσφέρουμε προηγμένα μοντέλα με κωδικοποιητές υψηλότερης ανάλυσης και πιο εξελιγμένους αλγόριθμους αντιστάθμισης.
Ερώτηση 2: Μπορεί η αυτόματη κάμψη χάλυβα να κυβερνήσει με διαφορετικά πάχη;
Απάντηση: Ναι, το Basic Model Auto Bender μπορεί να κάμψει χάλυβα κανόνα με διαφορετικά πάχη. Το σύστημα ελέγχου του μηχανήματος περιλαμβάνει μια βάση δεδομένων παραμέτρων κάμψης για διαφορετικούς τύπους κανόνων και πάχη. Ο χειριστής επιλέγει απλώς τον τύπο και το πάχος του κανόνα και το μηχάνημα προσαρμόζει αυτόματα τις παραμέτρους κάμψης, συμπεριλαμβανομένης της αντιστάθμισης ελατηρίου. Αυτό καθιστά το μηχάνημα εξαιρετικά ευέλικτο και εύκολο στη χρήση.
Ερώτηση 3: Πώς χειρίζεται ο αυτόματος κάμψης διαφορετικές ακτίνες κάμψης;
Απάντηση: Ο αυτόματος κάμψης μπορεί να χειριστεί διαφορετικές ακτίνες κάμψης χρησιμοποιώντας διαφορετικά σετ εργαλείων. Η διάτρηση και η μήτρα αλλάζουν ώστε να ταιριάζουν με την επιθυμητή ακτίνα κάμψης. Το σύστημα ελέγχου του μηχανήματος είναι προγραμματισμένο με τη γεωμετρία εργαλείων, επομένως προσαρμόζει αυτόματα τις παραμέτρους κάμψης για να επιτύχει τη σωστή ακτίνα. Οι αλλαγές εργαλείων είναι συνήθως γρήγορες και εύκολες, επιτρέποντας στον χειριστή να εναλλάσσεται μεταξύ διαφορετικών ακτίνων με ελάχιστο χρόνο διακοπής λειτουργίας.
Ερώτηση 4: Ποια είναι η μέγιστη γωνία κάμψης που μπορεί να επιτύχει ο αυτόματος κάμψης;
Απάντηση: Η μέγιστη γωνία κάμψης εξαρτάται από τα εργαλεία και τον σχεδιασμό του μηχανήματος. Για μια τυπική ρύθμιση, το μηχάνημα μπορεί να επιτύχει κάμψεις έως και 90 μοίρες. Για ειδικές εφαρμογές, μπορούν να παρασχεθούν προσαρμοσμένα εργαλεία για την επίτευξη άλλων γωνιών, συμπεριλαμβανομένων οξειών και αμβλειών κάμψεων. Το εργοστάσιό μας στην Adewo Automation Equipment Co., Ltd. μπορεί να παρέχει προσαρμοσμένα εργαλεία για την κάλυψη συγκεκριμένων απαιτήσεων.
Ερώτηση 5: Πώς διασφαλίζει η αυτόματη κάμψη ότι οι στροφές βρίσκονται στη σωστή θέση κατά μήκος του κανόνα;
Απάντηση: Η αυτόματη κάμψη χρησιμοποιεί έναν μηχανισμό τροφοδοσίας ακριβείας για να προωθήσει τον κανόνα χάλυβα στη σωστή θέση για κάθε στροφή. Ο μηχανισμός τροφοδοσίας κινείται από έναν σερβοκινητήρα και ελέγχεται από το σύστημα CNC του μηχανήματος. Η θέση τροφοδοσίας είναι προγραμματισμένη για κάθε κάμψη και το σερβοχειριστήριο κλειστού βρόχου διασφαλίζει ότι ο κανόνας έχει τοποθετηθεί με ακρίβεια. Το μηχάνημα χρησιμοποιεί επίσης ένα σύστημα ανίχνευσης για να ανιχνεύσει το μπροστινό άκρο του κανόνα και να επαληθεύσει τη θέση τροφοδοσίας.
Η λειτουργία κάμψης ενός αυτόματου λυγιστή είναι ένα εξελιγμένο σύστημα που συνδυάζει μηχανική ακριβείας, προηγμένο σερβο έλεγχο και έξυπνο λογισμικό για να διαμορφώσει με ακρίβεια τον κανόνα του χάλυβα. Η ακρίβεια της συνάρτησης κάμψης καθορίζεται από την ακρίβεια των αξόνων τροφοδοσίας και κάμψης, τη γεωμετρία των εργαλείων, την αποτελεσματικότητα του αλγορίθμου αντιστάθμισης επιστροφής ελατηρίου και την αυστηρότητα του προγράμματος επαλήθευσης και συντήρησης. Το βασικό μοντέλο Auto Bender από την Adewo Automation Equipment Co., Ltd. έχει σχεδιαστεί για να παρέχει τα υψηλότερα επίπεδα ακρίβειας και επαναληψιμότητας, επιτρέποντας στους κατασκευαστές καλουπιών να παράγουν καλούπια υψηλής ποιότητας με σιγουριά.
Εάν θέλετε να βελτιώσετε την ακρίβεια και την αποτελεσματικότητα των εργασιών κατασκευής μήτρας με χάλυβα κανόνες, σας προσκαλούμε να μάθετε περισσότερα για το Basic Model Auto Bender. Η ομάδα των ειδικών μας είναι διαθέσιμη για να συζητήσει τις συγκεκριμένες απαιτήσεις σας και να δείξει πώς το μηχάνημά μας μπορεί να καλύψει τις ανάγκες σας.
Επικοινωνήστε με την Adewo Automation Equipment Co., Ltd. σήμεραγια να μάθετε περισσότερα για το Basic Model Auto Bender και πώς μπορεί να βελτιώσει την ακρίβεια κατασκευής της μήτρας.
