Στις βιομηχανίες εκτύπωσης συσκευασίας, χαρτοκιβωτίων, έγχρωμων κιβωτίων και κοπής με μήτρα, η ακρίβεια και η αποτελεσματικότητα της κοπής με μήτρα επηρεάζουν άμεσα την ποιότητα της επακόλουθης παραγωγής κοπής. Καθώς η ζήτηση της αγοράς για προϊόντα συσκευασίας μικρής παρτίδας, πολλαπλών προδιαγραφών και πολύπλοκων δομημένων συσκευασιών συνεχίζει να αυξάνεται, η παραδοσιακή μέθοδος που βασίζεται στη χειρωνακτική εργασία για την ολοκλήρωση διεργασιών όπως κάμψη, σήμανση και κοπή αντιμετωπίζει σταδιακά προβλήματα όπως χαμηλή απόδοση, υψηλό κόστος εργασίας και ασταθής ακρίβεια επεξεργασίας.
I. Τι είναι το ABM-832B1;
Το ABM-832B1 είναι μια πολυλειτουργική αυτόματη μηχανή κάμψης που αναπτύχθηκε για τη βιομηχανία κοπής με μήτρα. Χρησιμοποιείται κυρίως για αυτόματη τροφοδοσία, κάμψη, σήμανση, κοπή και σχετική επεξεργασία υλικών μήτρας σύμφωνα με έγγραφα σχεδιασμού.
Σε σύγκριση με την παραδοσιακή χειροκίνητη λειτουργία, αυτός ο εξοπλισμός μπορεί να ενσωματώσει πολλαπλές διαδικασίες κοπής σε ένα μηχάνημα, μειώνοντας τα σφάλματα που προκαλούνται από επαναλαμβανόμενες χειροκίνητες μετρήσεις, τοποθέτηση και επεξεργασία.
Ο εξοπλισμός υποστηρίζει ύψη λεπίδων από 8 έως 32 mm και μπορεί να φιλοξενήσει λεπίδες διαφορετικού πάχους, όπως 0,45 mm, 0,53 mm, 0,71 mm και 1,05 mm. Οι παράμετροι επεξεργασίας μπορούν να ρυθμιστούν μέσω λογισμικού για την καλύτερη κάλυψη των αναγκών επεξεργασίας διαφορετικών προϊόντων κοπής.
II. Πολυλειτουργική ενοποίηση: Ένα μηχάνημα ολοκληρώνει πολλαπλές διαδικασίες επεξεργασίας.
Οι βασικές λειτουργίες του εξοπλισμού περιλαμβάνουν:

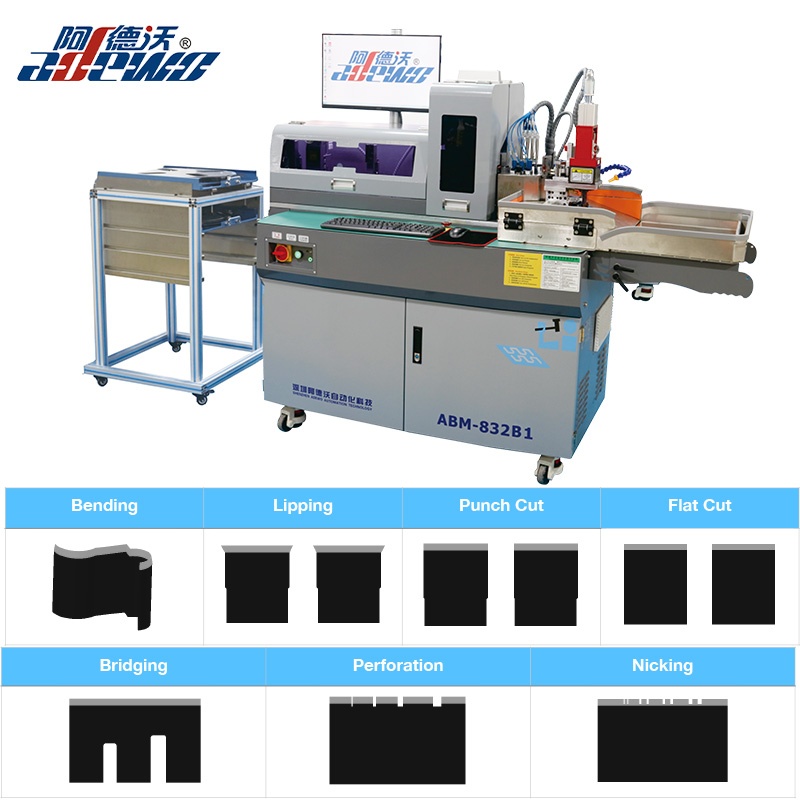

Κάμψη & τρύπα & κούρεμα & κοπή χωρίς ραφή (κοπή με καλούπι) & γεφύρωση & επίπεδη κοπή & τρύπα / διάτρηση (προαιρετικά)
Χρησιμοποιώντας έναν πολυλειτουργικό συνδυασμό μήτρας διάτρησης, μπορούν να επιλεγούν κατάλληλες μέθοδοι επεξεργασίας σύμφωνα με διαφορετικές δομές μήτρας, μειώνοντας τις αλλαγές διαδικασίας μεταξύ διαφορετικού εξοπλισμού. Ο ενσωματωμένος σχεδιασμός των λειτουργιών κάμψης και διάτμησης όχι μόνο βελτιώνει την απόδοση επεξεργασίας αλλά μειώνει επίσης τους κινδύνους ασφαλείας κατά τη χειροκίνητη λειτουργία.
III. Τροφοδοσία υψηλής ακρίβειας για την κάλυψη των αναγκών της σύνθετης μηχανικής κοπής με μήτρα Για την παραγωγή κοπής με μήτρα, η ακρίβεια τροφοδοσίας είναι ένας κρίσιμος παράγοντας που επηρεάζει την τελική ποιότητα επεξεργασίας.

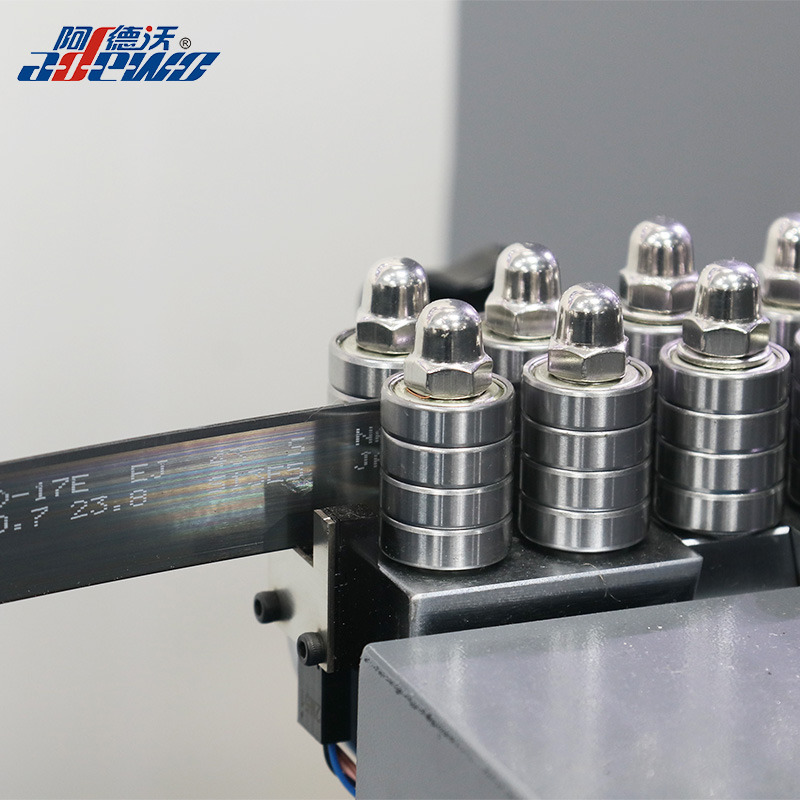

Το ABM-832B1 χρησιμοποιεί ένα αυτόματο σύστημα τροφοδοσίας με ακρίβεια τροφοδοσίας ±0,03 mm, ελάχιστη διάσταση κάμψης 1,5 mm μπροστά και ελάχιστη διάσταση κάμψης 1,0 mm πίσω.
Εν τω μεταξύ, ο εξοπλισμός υποστηρίζει πολλαπλά μεγέθη κουκκίδων, με το μικρότερο μέγεθος κουκκίδας να φτάνει τα 0,2 mm. Το πλάτος και το βάθος της κουκκίδας μπορούν να ρυθμιστούν μέσω λογισμικού. Αυτό σημαίνει ότι όταν πρόκειται για περίπλοκες γραμμές, περίπλοκες δομές και διάφορα μεγέθη καλουπιών κοπής, η επεξεργασία μπορεί να ελεγχθεί μέσω ψηφιακών παραμέτρων, μειώνοντας τις αποκλίσεις διαστάσεων που προκαλούνται από τη χειροκίνητη λειτουργία.IV. Η άμεση υποστήριξη για αρχεία DXF και DWG απλοποιεί τη διαδικασία κατασκευής καλουπιών κοπής. Η σύγχρονη παραγωγή κοπής με μήτρα εξαρτάται όλο και περισσότερο από τον ψηφιακό σχεδιασμό.
Το ABM-832B1 υποστηρίζει μορφές αρχείων DXF και DWG, επιτρέποντάς του να ενσωματωθεί με κοινές ροές εργασίας σχεδιασμού κοπής.
Η βασική ροή εργασίας μπορεί να συνοψιστεί ως εξής:
Αρχεία σχεδίασης → Εισαγωγή δεδομένων μηχανικής κατεργασίας → Ρυθμίσεις παραμέτρων λογισμικού → Αυτόματη τροφοδοσία → Αυτόματη κάμψη/σήμανση/κοπή → Πλήρης μηχανική κοπή με μήτρα
Οι μέθοδοι ψηφιακής επεξεργασίας μπορούν να μειώσουν τις επαναλαμβανόμενες εργασίες, όπως η παραδοσιακή χειροκίνητη μέτρηση, η σήμανση και η τοποθέτηση, επιτρέποντας τη σταδιακή μετάβαση από τις χειροκίνητες λειτουργίες βασισμένες στην εμπειρία στην τυποποιημένη και αυτοματοποιημένη παραγωγή.
V. Ανεξάρτητο καλούπι δesign κάνει maintenance και αντικατάστασηent moείναι βολικό.

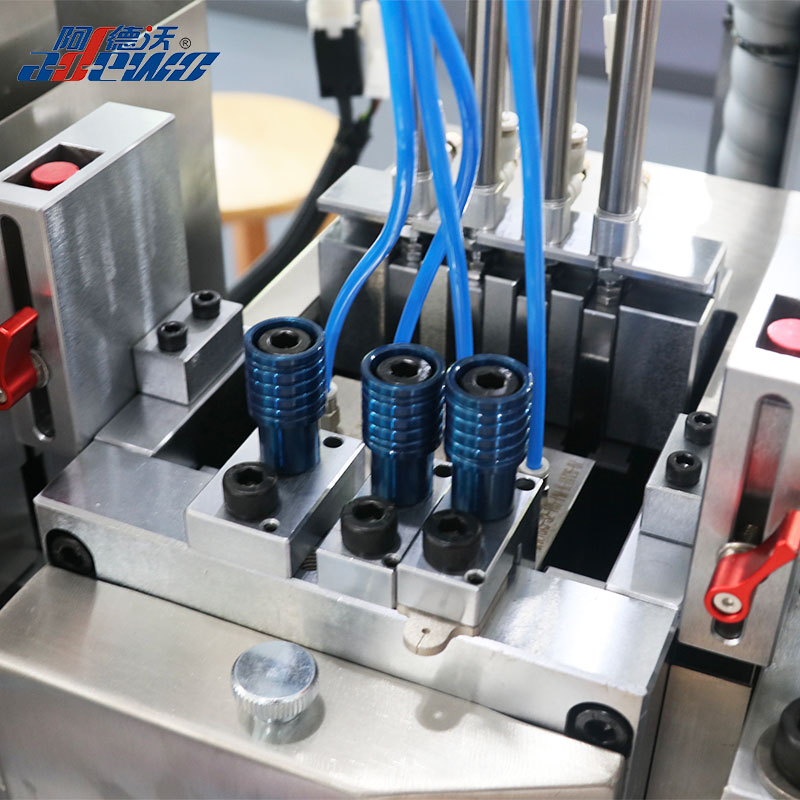

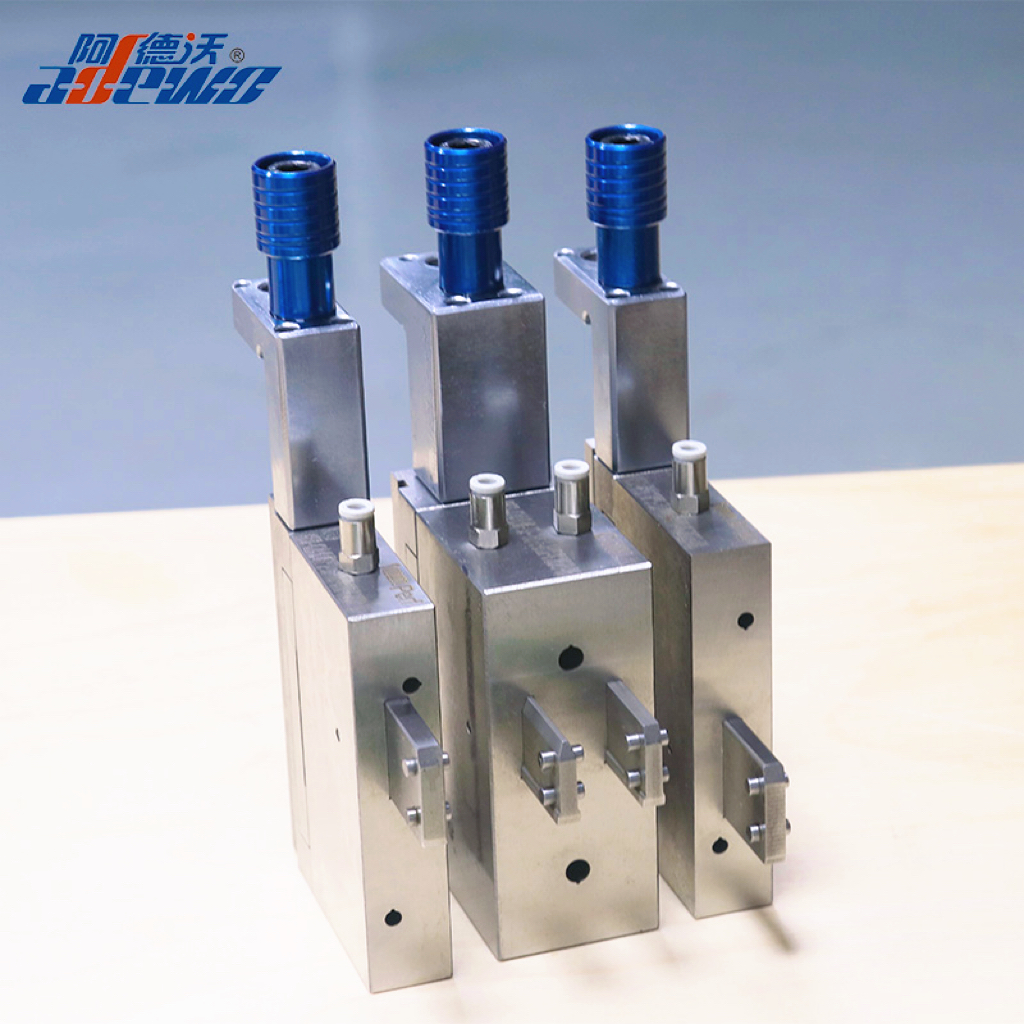

Όσον αφορά τη δομή του εξοπλισμού, το ABM-832B1 υιοθετεί ένα ανεξάρτητο σχέδιο καλουπιού και διαφορετικά εργαλεία επεξεργασίας μπορούν να αντικατασταθούν ανάλογα με τις ανάγκες παραγωγής.

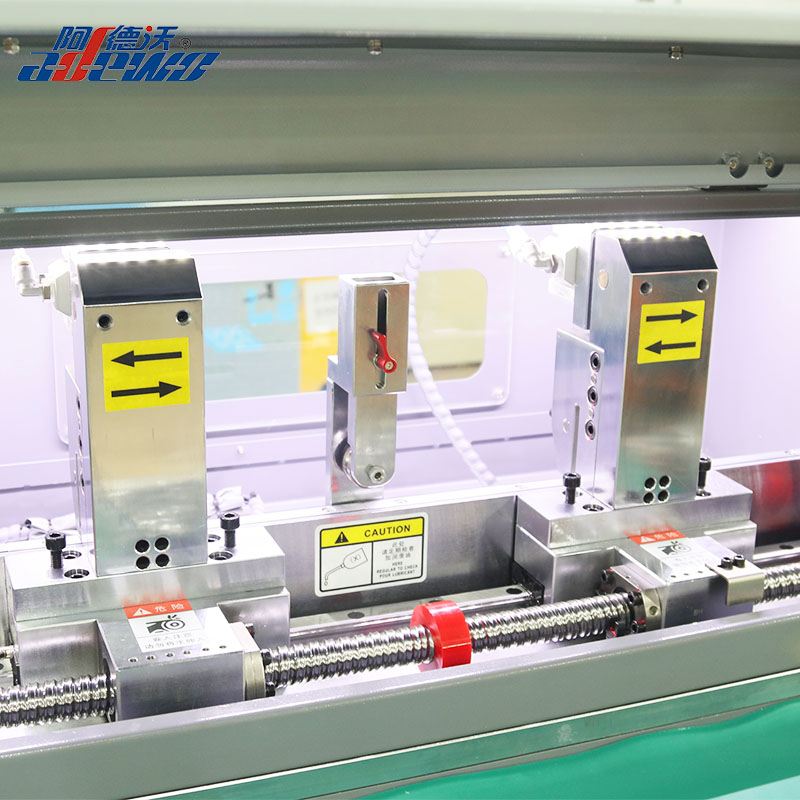

Εν τω μεταξύ, ο εξοπλισμός είναι εξοπλισμένος με σερβοκινητήρα Panasonic και με τους διπλούς σφιγκτήρες και τη δομή συνεχούς τροφοδοσίας της ράγας οδηγού βιδών, μπορεί να επιτύχει πιο σταθερή συνεχή επεξεργασία.
Για τους κατασκευαστές κοπής, η ανεξάρτητη δομή του εργαλείου όχι μόνο διευκολύνει την καθημερινή συντήρηση, αλλά επιτρέπει επίσης τη γρήγορη προσαρμογή των εργαλείων επεξεργασίας σύμφωνα με τις διαφορετικές απαιτήσεις του προϊόντος.
VI. Σχεδιασμός σε μινιατούρα, εξισορροπητικό προϊόναπόδοση ιόντων και χώροχρησιμοποίηση
Για τα μικρά και μεσαία εργοστάσια κοπής και τις εταιρείες συσκευασίας, ο χώρος δαπέδου που καταλαμβάνει ο εξοπλισμός είναι επίσης ένας σημαντικός παράγοντας που πρέπει να λαμβάνεται υπόψη κατά την αγορά.
Οι συνολικές διαστάσεις του ABM-832B1 είναι περίπου:
2600 × 750 × 1600 mm (Μήκος × Πλάτος × Ύψος)
Το μηχάνημα ζυγίζει περίπου 480 κιλά και διατηρεί μια σχετικά συμπαγή διάταξη ενώ ενσωματώνει πολλαπλές λειτουργίες επεξεργασίας, οι οποίες μπορούν να βοηθήσουν τις εταιρείες να μειώσουν τον χώρο που καταλαμβάνουν στην παραγωγή.
Για εταιρείες που πρέπει να βελτιώσουν τις ικανότητές τους κοπής σε περιορισμένο εργοστασιακό χώρο, αυτός ο σχεδιασμός "μικροσκοπημένο + πολυλειτουργικό" έχει συγκεκριμένη πρακτική αξία. Σημαντικές παράμετροι:Ύψος μαχαιριού 8-32
Πάχος λεπίδας 1, 1,5, 2, 3 pt
Η ελάχιστη ακτίνα κάμψης μπροστά είναι 1,5, η ελάχιστη ακτίνα κάμψης πίσω είναι 1,0, η ακρίβεια τροφοδοσίας είναι 0,03 και η επιπεδότητα κάμψης είναι ±0,2.
Βασικές λειτουργίες: κάμψη, γεφύρωση, διάτρηση χωρίς ραφή, επίπεδη κοπή, ράμφος κοπή, κουκκίδα. Προαιρετικά αξεσουάρ: δόντια διάτρησης και διάτρηση.
| Προαιρετικό πάχος κανόνα | 0,45,0,53,0,71,1,05 χλστ |
| Υποστηριζόμενο ύψος κανόνα | 8-32mm |
| Μπροστινό Min. Μέγεθος κάμψης | 1,5 χλστ |
| Επιστροφή Min. Μέγεθος κάμψης | 1,0 χλστ |
| Ακρίβεια Σίτισης | ±0,03 χλστ |
| Επιπεδότητα κάμψης | 0,2 mm |
| Βασικές Λειτουργίες | Κάμψη, Ανίχνευση, Κοπή καλουπιού, Κλείσιμο, Γεφύρωση, Επίπεδη κοπή |
| Προαιρετικές Λειτουργίες | Διάτρηση, τρύπα |
VII. Ο αυτοματοποιημένος εξοπλισμός κοπής γίνεται μια σημαντική κατεύθυνση για την αναβάθμιση της αποδοτικότητας στη βιομηχανία.
Ως βιομηχανία συσκευασίαςκινείται προς την εξατομίκευση, τις μικρές παρτίδες, την ποικιλία και την ταχεία παράδοση, το παραδοσιακό μοντέλο παραγωγής που βασίζεται στη χειροκίνητη κοπή με μήτρα αντιμετωπίζει αυξανόμενες πιέσεις απόδοσης.
Η αξία του εξοπλισμού αυτόματης κάμψης δεν είναι απλώς «αντικαθιστά τη χειρωνακτική εργασία», αλλά το πιο σημαντικό, καθιστώντας τη διαδικασία κατασκευής μήτρας πιο σταθερή και ελεγχόμενη μέσω ψηφιακών αρχείων, αυτόματης τροφοδοσίας και τυποποιημένων παραμέτρων επεξεργασίας.
Το ABM-832B1 ενσωματώνει πολλαπλές λειτουργίες όπως κάμψη, κοπή, κοπή, γεφύρωση και πέλμα πίεσης, καθώς και ακρίβεια τροφοδοσίας ± 0,03 mm και υποστήριξη για αρχεία DXF και DWG, παρέχοντας στους κατασκευαστές κοπής μια πιο συμπαγή και αποτελεσματική λύση αυτοματοποιημένης επεξεργασίας.
Για εταιρείεςΠροσπαθώντας να μειώσει την εξάρτηση από τη χειρωνακτική εργασία, να βελτιώσει την απόδοση κατασκευής καλουπιών και να προχωρήσει περαιτέρω την αυτοματοποίηση της παραγωγής, αυτός ο τύπος πολυλειτουργικού αυτόματου εξοπλισμού κάμψης θα γίνει μια σημαντική επιλογή για τη βελτίωση της παραγωγικής ικανότητας.
