Τι είναι μια γέφυρα στο Die Making;

Τι είναι μια γέφυρα στο Die Making;

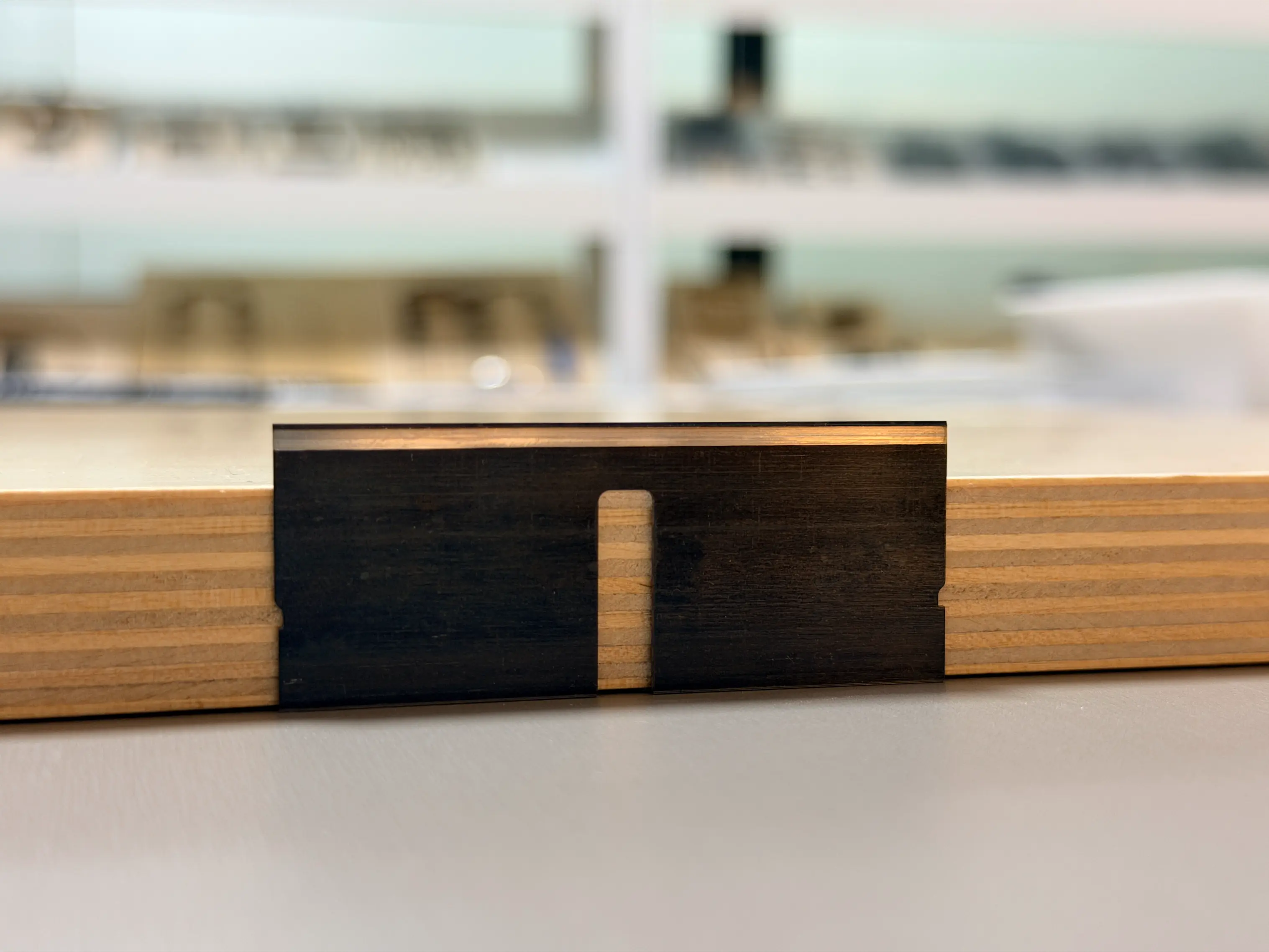

Στην κατασκευή σανίδων μήτρας κοπής με λέιζερ, μετά την κοπή της σανίδας μήτρας, ολόκληρη η δομή πρέπει να παραμείνει συνδεδεμένη και να διατηρήσει επαρκή αντοχή για συναρμολόγηση και παραγωγή.

Τα σημεία σύνδεσης μεταξύ διαφορετικών τμημάτων της πλακέτας μήτρας καλούνταιΓέφυρα.

Μια σωστά σχεδιασμένη γέφυρα βοηθά στη διατήρηση της συνολικής σταθερότητας της σανίδας μήτρας και διασφαλίζει ότι οι κανόνες κοπής και οι κανόνες τσακίσματος παραμένουν στη σωστή τους θέση κατά τη λειτουργία.

Οι κύριες λειτουργίες των γεφυρών σε μήτρες χάλυβα κανόνων

1. Διατηρήστε τη δύναμη και την ακεραιότητα του πίνακα

Κατά την κοπή με λέιζερ της μήτρας, δημιουργούνται πολλές γραμμές κοπής και ανοίγματα.

Χωρίς σωστό σχεδιασμό γέφυρας, η σανίδα μήτρας μπορεί να χωριστεί σε διαφορετικά τμήματα, καθιστώντας δύσκολη τη συναρμολόγηση και το χειρισμό.

Γέφυρες βοήθεια:Διατηρήστε την σανίδα μήτρας ως μια ολοκληρωμένη δομή

2. Διατηρήστε τους κανόνες χάλυβα στη σωστή θέση

Οι γέφυρες βοηθούν επίσης στη διατήρηση της θέσης:

Κανόνες κοπής

Ρυθμίζοντας κανόνες

Αυτό αποτρέπει τη μετατόπιση των κανόνων λόγω εξωτερικών δυνάμεων κατά τη συναρμολόγηση της μήτρας και τις εργασίες κοπής.

Τύποι γεφυρών ανάλογα με το πλάτος

Το πλάτος της γέφυρας επιλέγεται συνήθως σύμφωνα με την εφαρμογή της μήτρας και το υλικό κοπής.

①Μεγάλη γέφυρα

Πλάτος: 6–10 mm

Οι μεγάλες γέφυρες χρησιμοποιούνται συνήθως για:

• Μήτρα κοπής κυματοειδούς κουτιού
• Εφαρμογές συσκευασίας βαρέως τύπου

②Μεσαία γέφυρα

Πλάτος: 2–5 mm

Οι μεσαίες γέφυρες χρησιμοποιούνται συνήθως για:

• Το πτυσσόμενο χαρτοκιβώτιο πεθαίνει
• Η συσκευασία από χαρτόνι πεθαίνει

③Μικρή γέφυρα

Πλάτος: Κάτω από 2 mm

Οι μικρές γέφυρες χρησιμοποιούνται για:

Σύντομες γραμμές κοπής/τσακίσματος

Πώς φτιάχνονται οι γέφυρες στο Die Making;

Αφού κατανοήσουν τη σημασία των γεφυρών, πολλοί κατασκευαστές καλουπιών μπορεί να ρωτήσουν:

Τι εξοπλισμός μπορεί να χρησιμοποιηθεί για την κατασκευή γεφυρών σε μήτρες χάλυβα;

Παραδοσιακά, οι γέφυρες κατασκευάζονταν Manual Bridge Machine (Manual Notcher).

Ωστόσο, με την ανάπτυξη της τεχνολογίας αυτοματισμού, οι σύγχρονες αυτόματες μηχανές κάμψης κανόνων μπορούν να ολοκληρώσουν την επεξεργασία γεφυρών πιο αποτελεσματικά και με ακρίβεια.

Υπάρχουν κυρίως τρεις κοινές μέθοδοι για την κατασκευή γεφυρών:

1. Μηχανή χειροκίνητης γέφυρας

Η χειροκίνητη μηχανή γέφυρας είναι ένα από τα παραδοσιακά εργαλεία που χρησιμοποιούνται στην κατασκευή καλουπιών.

Ο χειριστής τοποθετεί χειροκίνητα τον κανόνα χάλυβα και πιέζει το εργαλείο γέφυρας για να δημιουργήσει την απαιτούμενη σύνδεση.

Φόντα:

✔ Χαμηλό κόστος επένδυσης

✔ Κατάλληλο για περιστασιακή επεξεργασία γεφυρών

Περιορισμοί:

Ωστόσο, η χειροκίνητη κατασκευή γέφυρας εξαρτάται σε μεγάλο βαθμό από την εμπειρία του χειριστή.

Οι προκλήσεις περιλαμβάνουν:

• Χαμηλότερη απόδοση επεξεργασίας
• Πιθανή ασυνέπεια στη θέση της γέφυρας
• Διαφορετικά μεγέθη γεφυρών ανάλογα με τις ικανότητες του χειριστή
• Απαιτείται περισσότερος χρόνος για σύνθετες μήτρες

Είναι πιο κατάλληλο για παραγωγή μικρού όγκου ή απλές εφαρμογές καλουπιών.

2. Μηχάνημα πνευματικής γέφυρας

Ένα μηχάνημα πνευματικής γέφυρας χρησιμοποιεί πεπιεσμένο αέρα για να δημιουργήσει γέφυρες σε χαλύβδινους κανόνες.

Σε σύγκριση με τα χειροκίνητα εργαλεία, παρέχει ισχυρότερη και πιο σταθερή επεξεργασία.

Φόντα:

✔ Πιο σταθερή πίεση

✔ Μειωμένη προσπάθεια χειριστή

✔ Κατάλληλο για επαναλαμβανόμενη επεξεργασία γεφυρών

Οι μηχανές πνευματικής γέφυρας χρησιμοποιούνται συνήθως σε καταστήματα κατασκευής καλουπιών που απαιτούν υψηλότερη απόδοση από τη χειροκίνητη επεξεργασία.

Περιορισμοί:

• Απαιτεί ακόμα χειροκίνητη τοποθέτηση
• Περιορισμένος αυτοματισμός σε σύγκριση με ολοκληρωμένες λύσεις

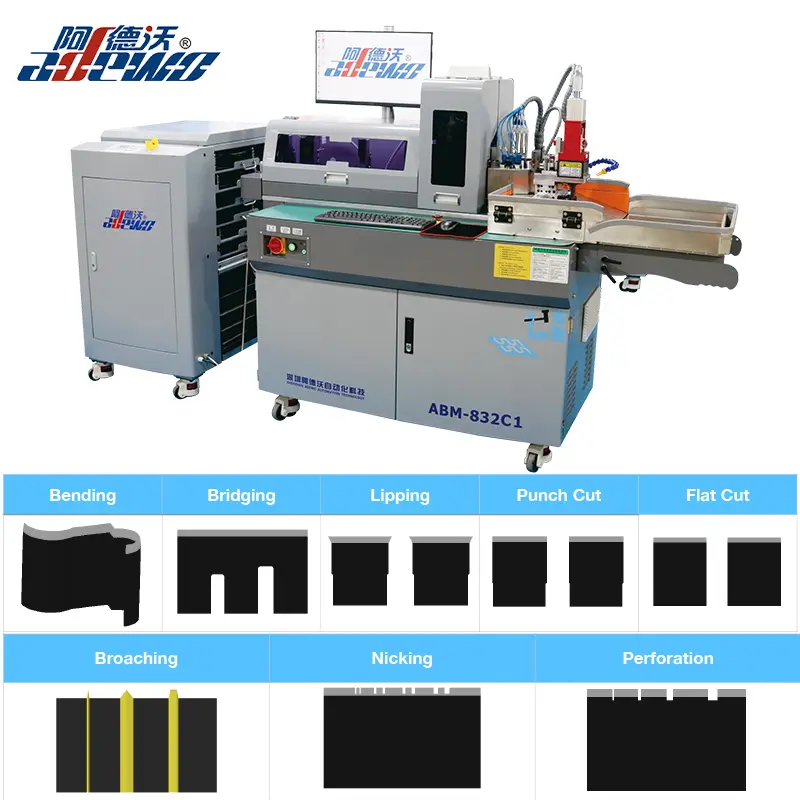

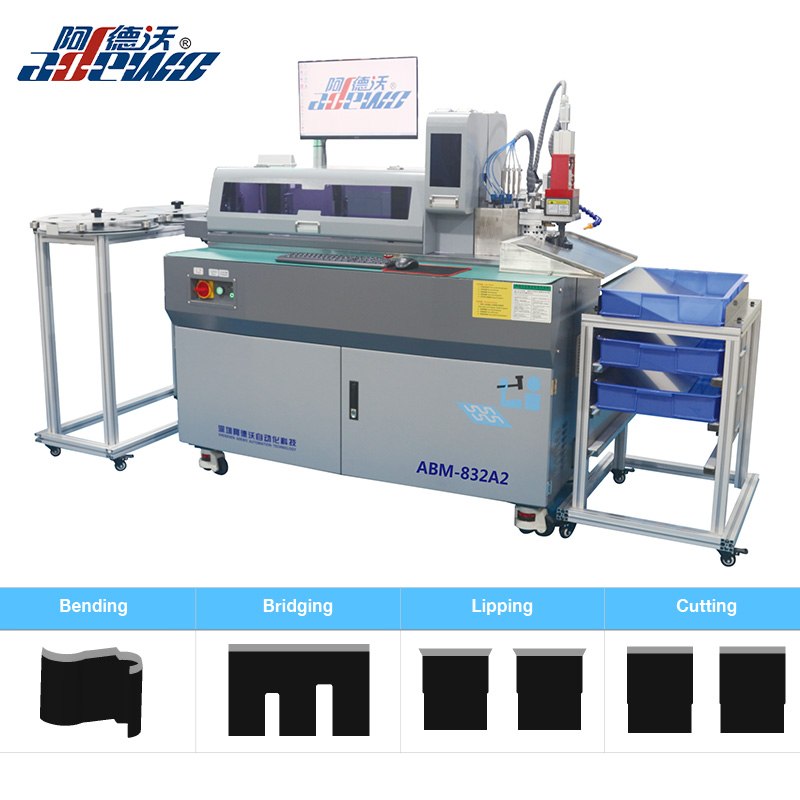

3. Αυτόματη μηχανή κάμψης κανόνων με λειτουργία γέφυρας

Οι σύγχρονες αυτόματες μηχανές κάμψης κανόνων ενσωματώνουν την επεξεργασία γεφυρών στην αυτόματη ροή εργασιών παραγωγής.

Το μηχάνημα μπορεί να επεξεργαστεί:

• AutoΓέφυρα
• Αυτόματο Lipping
• Αυτόματη κοπή
• Αυτόματη κάμψη

Άλλες ειδικές λειτουργίες

σύμφωνα με το σχέδιο.

Πλεονεκτήματα της κατασκευής γεφυρών με μια αυτόματη μηχανή κάμψης κανόνων

1. Υψηλότερη Ακρίβεια

Το μηχάνημα επεξεργάζεται αυτόματα τις θέσεις της γέφυρας σύμφωνα με τα δεδομένα σχεδιασμού.

Οφέλη:

✔ Ακριβής θέση γέφυρας

✔ Σταθερό μέγεθος γέφυρας

✔ Βελτιωμένη ποιότητα μήτρας

2. Υψηλότερη παραγωγική απόδοση

Αντί να μετακινούνται μεταξύ διαφορετικών μηχανών, οι χειριστές μπορούν να ολοκληρώσουν πολλαπλές διαδικασίες σε ένα μηχάνημα.

Αυτό μειώνει:

• Χρόνος χειροκίνητης ρύθμισης
• Βήματα παραγωγής
• Φόρτος εργασίας χειριστή

3.Πολλαπλές λειτουργίες σε ένα μηχάνημα

Σε σύγκριση με τα παραδοσιακά μηχανήματα γεφυρών, τα σύγχρονα αυτόματα μηχανήματα κάμψης μπορούν να συνδυάσουν πολλαπλές λειτουργίες:

• Κάμψη
• Γέφυρα
• Lipping
• Τομή

Αυτό παρέχει μια πιο ολοκληρωμένη λύση για τη σύγχρονη κατασκευή καλουπιών.

Γιατί περισσότεροι κατασκευαστές καλουπιών επιλέγουν μηχανές αυτόματης κάμψης με κανόνες;

Καθώς τα σχέδια συσκευασίας γίνονται πιο περίπλοκα και οι πελάτες απαιτούν ταχύτερη παράδοση, οι κατασκευαστές καλουπιών χρειάζονται εξοπλισμό που μπορεί να βελτιώσει τόσο την απόδοση όσο και την ποιότητα.

Μια αυτόματη μηχανή κάμψης κανόνων όχι μόνο δημιουργεί γέφυρες αλλά παρέχει επίσης μια ολοκληρωμένη λύση επεξεργασίας κανόνων χάλυβα.

Για τις εταιρείες που επιθυμούν να αναβαθμίσουν την ικανότητα παραγωγής καλουπιών τους, η αυτοματοποίηση γίνεται ένα σημαντικό βήμα προς:

• Υψηλότερη παραγωγικότητα
• Καλύτερη συνέπεια
• Μειωμένη εργασιακή εξάρτηση
• Πιο ανταγωνιστική κατασκευή καλουπιών
