Τι είναι η διάτρηση στην κατασκευή μήτρας;
Η διάτρηση είναι μια σημαντική διαδικασία κατασκευής μήτρας που χρησιμοποιείται για τη δημιουργία ελεγχόμενων γραμμών σχισίματος, χαρακτηριστικών ανοίγματος και τμημάτων εύκολου διαχωρισμού σε συσκευασίες και τυπωμένα προϊόντα.
Σε αντίθεση με έναν συμβατικό κανόνα κοπής που κόβει συνεχώς το υλικό, ένας κανόνας διάτρησης αποτελείται από μια σειρά από δόντια κοπής και κενά.
Αυτό επιτρέπει στο υλικό να παραμένει συνδεδεμένο ενώ το κάνει εύκολο να σχιστεί ή να ανοίξει όταν απαιτείται.

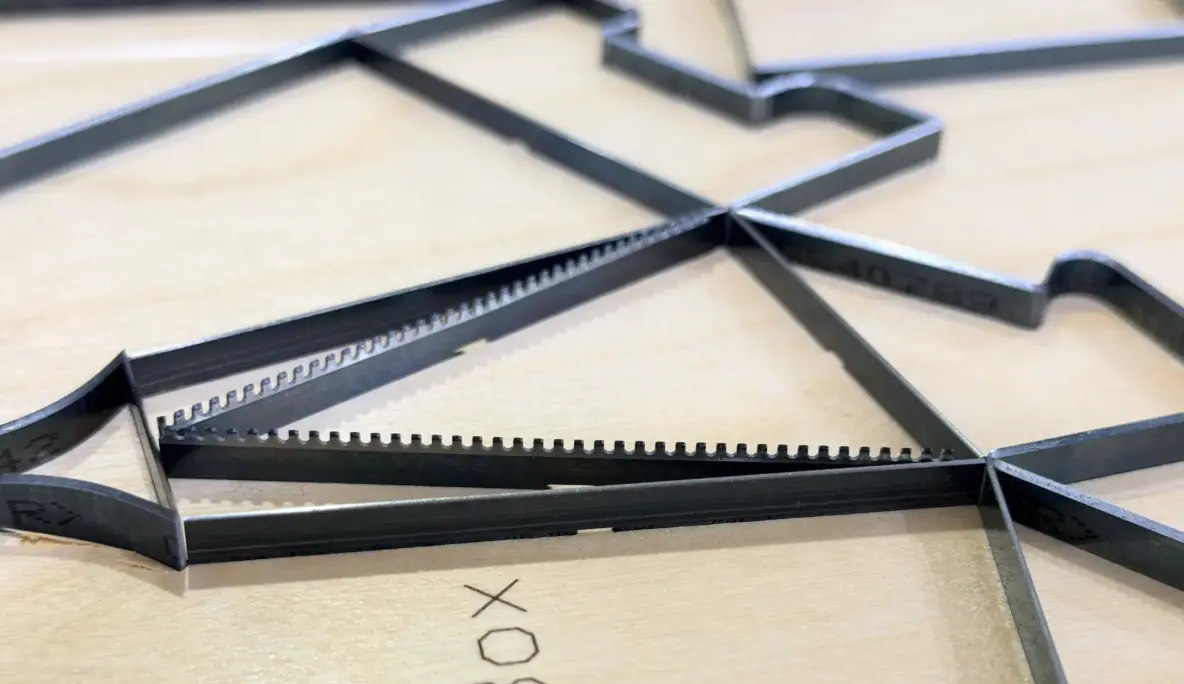

Στην κατασκευή καλουπιών με χάλυβα, η διάτρηση συνήθως συνδυάζεται με κοπή και τσάκισμα για την παραγωγή λειτουργικών συσκευασιών όπως πτυσσόμενα χαρτοκιβώτια, κυματοειδές κουτιά, ετικέτες, εισιτήρια, κουπόνια και άλλα προϊόντα με βάση το χαρτί.
Τι είναι ο κανόνας διάτρησης;

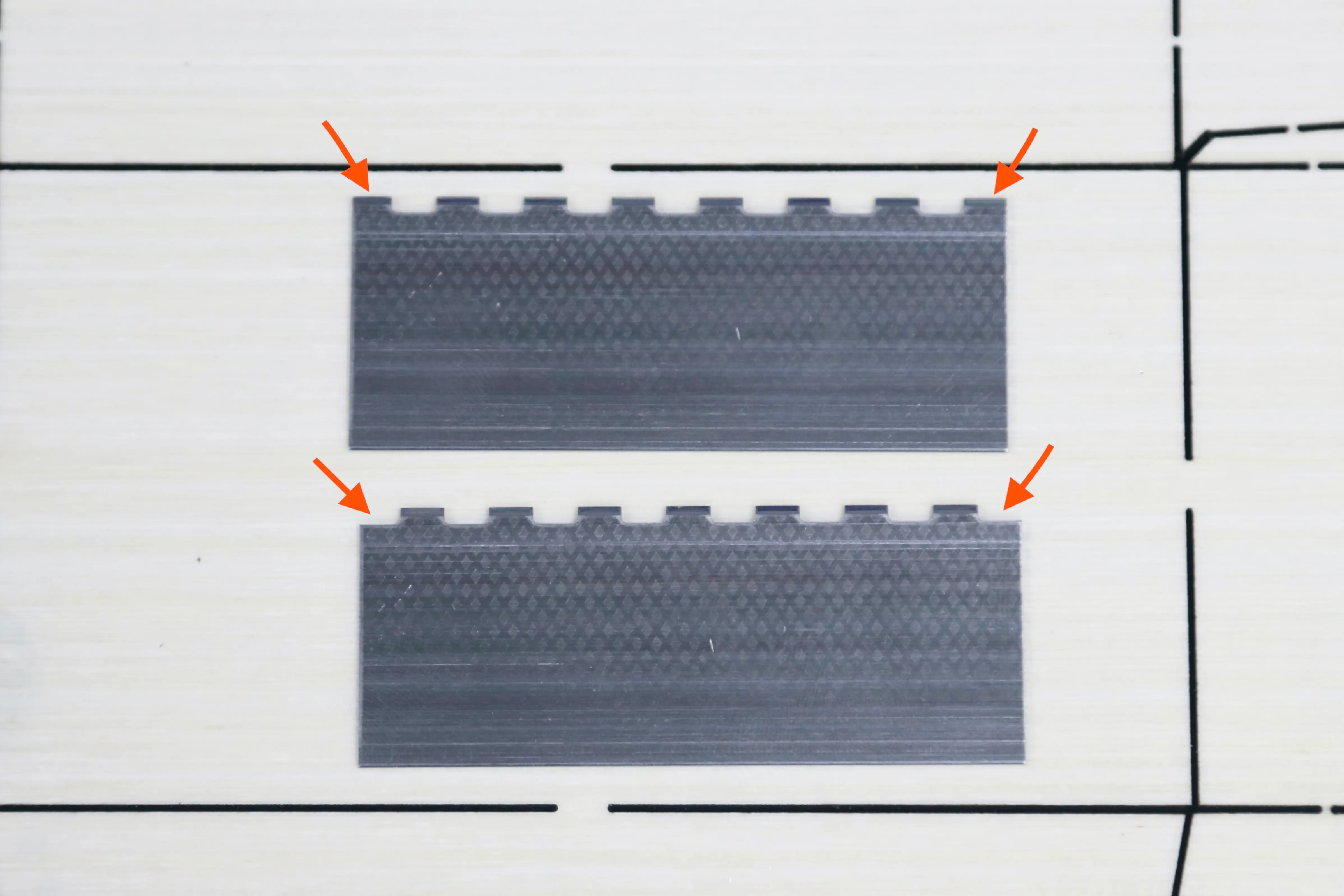

Ένας κανόνας διάτρησης, που ονομάζεται επίσης κανόνας διάτρησης, είναι ένας ειδικός κανόνας χάλυβα με διαλείπουσα κοπτική άκρη.
Αντί να έχει μια συνεχή αιχμηρή άκρη, ο κανόνας έχει εναλλασσόμενα δόντια και κενά.
Όταν η μήτρα πιέζεται πάνω στο υλικό, τα δόντια κόβουν το υπόστρωμα ενώ τα κενά αφήνουν μικρά άκοπα τμήματα.
Το αποτέλεσμα είναι μια ελεγχόμενη γραμμή κοψίματος που μπορεί να σχιστεί αργότερα.
Για παράδειγμα:
Συνεχής κοπή:
────────────
Διάτρηση:
— — — — — — —
Σε τι χρησιμοποιείται η διάτρηση στην κατασκευή καλουπιών;
Η διάτρηση χρησιμοποιείται κυρίως όταν ένα προϊόν χρειάζεται να ανοίξει, να σχιστεί, να διαχωριστεί ή να διπλωθεί κατά μήκος μιας ελεγχόμενης γραμμής διατηρώντας παράλληλα επαρκή αντοχή κατά την παραγωγή, τη μεταφορά και το χειρισμό.
Οι τυπικές εφαρμογές περιλαμβάνουν:
1. Συσκευασία Easy-Open
Η διάτρηση μπορεί να δημιουργήσει ένα τμήμα που ανοίγει εύκολα σε χαρτοκιβώτια, κουτιά, σακούλες και άλλες συσκευασίες.
Ο καταναλωτής μπορεί να σκίσει κατά μήκος της διάτρητης γραμμής χωρίς να χρησιμοποιήσει ψαλίδι ή μαχαίρι. Αυτό είναι ιδιαίτερα χρήσιμο για βολικές συσκευασίες και χαρτοκιβώτια που ανοίγουν με σχίσιμο.
2. Τμήματα αποκοπής
Οι διατρήσεις χρησιμοποιούνται ευρέως για:
3. Πτυσσόμενα χαρτοκιβώτια
Στην κατασκευή καλουπιών συσκευασίας, η διάτρηση μπορεί να συνδυαστεί με κανόνες κοπής και τσάκισης για να δημιουργηθούν πιο λειτουργικές δομές χαρτοκιβωτίων.
Ένα μόνο ζάρι μπορεί να περιέχει:
Αυτό επιτρέπει την ολοκλήρωση πολλών εργασιών σε μία διαδικασία κοπής.

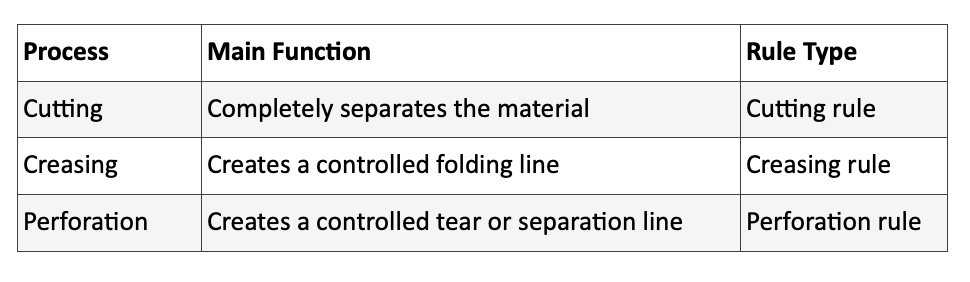

Διάτρηση εναντίον κοπής έναντι πτυχώσεων
Είναι σημαντικό να διακρίνουμε τη διάτρηση από το συνηθισμένο κόψιμο και τσάκισμα.
Πώς λειτουργεί η διάτρηση;
Η βασική αρχή είναι απλή:
Cut + Gap = Ελεγχόμενη ρήξη
Όταν η πρέσα κοπής ασκεί πίεση, τα δόντια του κανόνα διάτρησης διαπερνούν το υλικό. Τα κενά παραμένουν άκοπα, κρατώντας το φύλλο ή τη συσκευασία μαζί.
Όταν αργότερα ασκηθεί δύναμη κατά μήκος της διάτρητης γραμμής, το υπόλοιπο υλικό σπάει προοδευτικά από τη μια διάτρηση στην άλλη.
Η απόδοση μιας διάτρησης εξαρτάται από διάφορους παράγοντες:
Επομένως, δεν υπάρχει ενιαία προδιαγραφή διάτρησης που να είναι κατάλληλη για κάθε εφαρμογή.
Ο κανόνας και το βήμα πρέπει να επιλέγονται σύμφωνα με το υλικό και την απαιτούμενη αντοχή σε σχίσιμο.
Τι είναι το Perforation Pitch;
Το βήμα διάτρησης περιγράφει το επαναλαμβανόμενο σχέδιο του δοντιού κοπής και το διάκενο.
Για παράδειγμα, μια προδιαγραφή διάτρησης μπορεί να εκφραστεί ως:
Κοπή 3 mm / κενό 1 mm
Αυτό σημαίνει ότι ο κανόνας κόβει για 3 mm και στη συνέχεια αφήνει ένα άκοπο τμήμα 1 mm πριν από το επόμενο τμήμα κοπής.
Η αλλαγή της αναλογίας μεταξύ κοπής και διάκενου αλλάζει την αντοχή της διάτρητης γραμμής.
Μικρότερα κενά
Ένα μικρότερο κενό γενικά δημιουργεί μια πιο αδύναμη γραμμή ρήξης που είναι ευκολότερο να διαχωριστεί.
Μεγαλύτερα κενά
Ένα μεγαλύτερο μη κομμένο τμήμα παρέχει γενικά μεγαλύτερη αντοχή και βοηθά τη συσκευασία να παραμείνει ανέπαφη κατά τη διάρκεια του χειρισμού και της μεταφοράς.
Ωστόσο, η σωστή προδιαγραφή εξαρτάται από το υπόστρωμα και την εφαρμογή. Οι κατασκευαστές διατρήσεων παρέχουν διαφορετικούς συνδυασμούς δοντιού και χώρου για διαφορετικά υλικά και εφαρμογές.
Ποιο μηχάνημα χρησιμοποιείται για τη δημιουργία κανόνων διάτρησης;
Υπάρχουν δύο κοινές λύσεις μηχανών για την κατασκευή διάτρησης στην κατασκευή καλουπιών:
Μηχανές κοπής τσακίσματος και μηχανές αυτόματης κάμψης κανόνων.

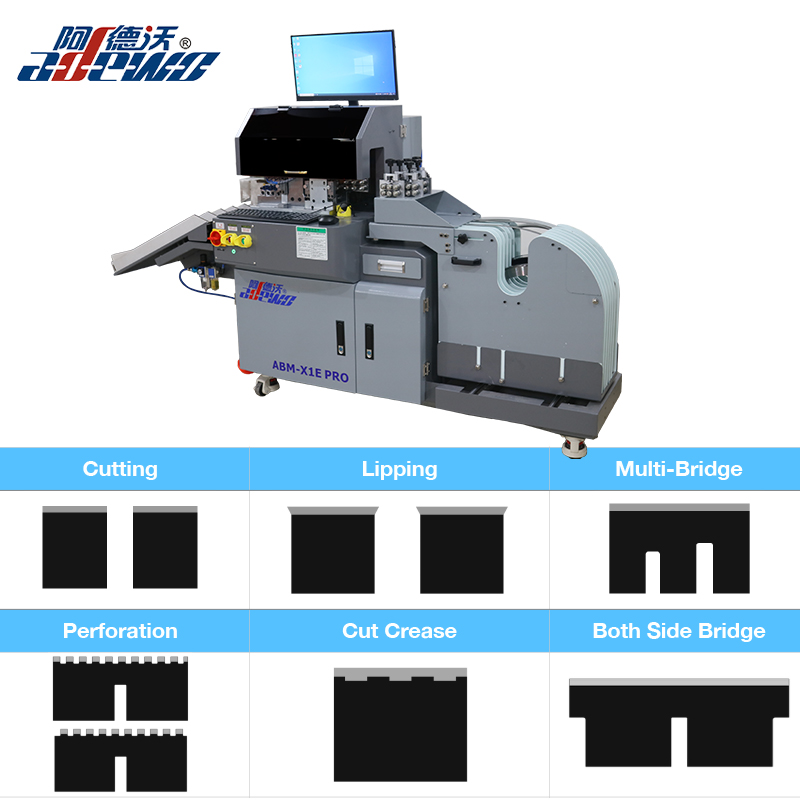

Το ADEWOX1E PROΤο Creasing Cutting Machine είναι μια ιδανική λύση για τη δημιουργία κανόνων διάτρησης σε διαφορετικά πλάτη και μη τυποποιημένες προδιαγραφές.
Ευέλικτα μεγέθη κανόνων διάτρησης
Το ελάχιστο μέγεθος διάτρησης είναι 1 mm.
Με το λογισμικό X1E PRO, οι χειριστές μπορούν εύκολα να ορίσουν το απαιτούμενο πλάτος επεξεργασίας σύμφωνα με διαφορετικές απαιτήσεις παραγωγής.
Μια διάτρηση 1 mm μπορεί να υποβληθεί σε επεξεργασία πολλές φορές για την παραγωγή ευρύτερων προδιαγραφών, όπως 2 mm, 3 mm, 4 mm και άλλα.
Για εταιρείες κατασκευής καλουπιών που χρησιμοποιούν συχνά ένα συγκεκριμένο μέγεθος, διατίθενται επίσης προσαρμοσμένα εργαλεία κανόνων διάτρησης.
Για παράδειγμα, με ένα εργαλείο διάτρησης 3 mm, το μηχάνημα μπορεί να το επεξεργαστεί πολλές φορές για να επιτύχει 4 mm, 5 mm, 6 mm και άλλα απαιτούμενα πλάτη.
Αυτό παρέχει στους κατασκευαστές καλουπιών μεγαλύτερη ευελιξία χωρίς να απαιτείται ξεχωριστό εργαλείο για κάθε προδιαγραφή διάτρησης.
Κανόνες κάτι περισσότερο από απλώς διάτρηση
Το X1E PRO δεν περιορίζεται στη δημιουργία κανόνων διάτρησης.
Μπορεί επίσης να χρησιμοποιηθεί για την επεξεργασία Bridge and Lipping, καθιστώντας το ένα ευέλικτο εργαλείο για εφαρμογές κατασκευής καλουπιών.
Με τις ευέλικτες ρυθμίσεις λογισμικού, τις πολλαπλές επιλογές εργαλείων και την απλή λειτουργία,
το ADEWO X1E PRO Creasing Cutting Machine είναι μια πρακτική λύση για εταιρείες κατασκευής καλουπιών που πρέπει να παράγουν διαφορετικές προδιαγραφές κανόνων διάτρησης και άλλα ειδικά χαρακτηριστικά κατασκευής μήτρας.
Εάν ο κανόνας διάτρησης πρέπει να λυγίσει σε συγκεκριμένο σχήμα μετά την επεξεργασία, αΜηχάνημα Αυτόματης Κάμψης Κανόνων ADEWOσυνιστάται ιδιαίτερα.

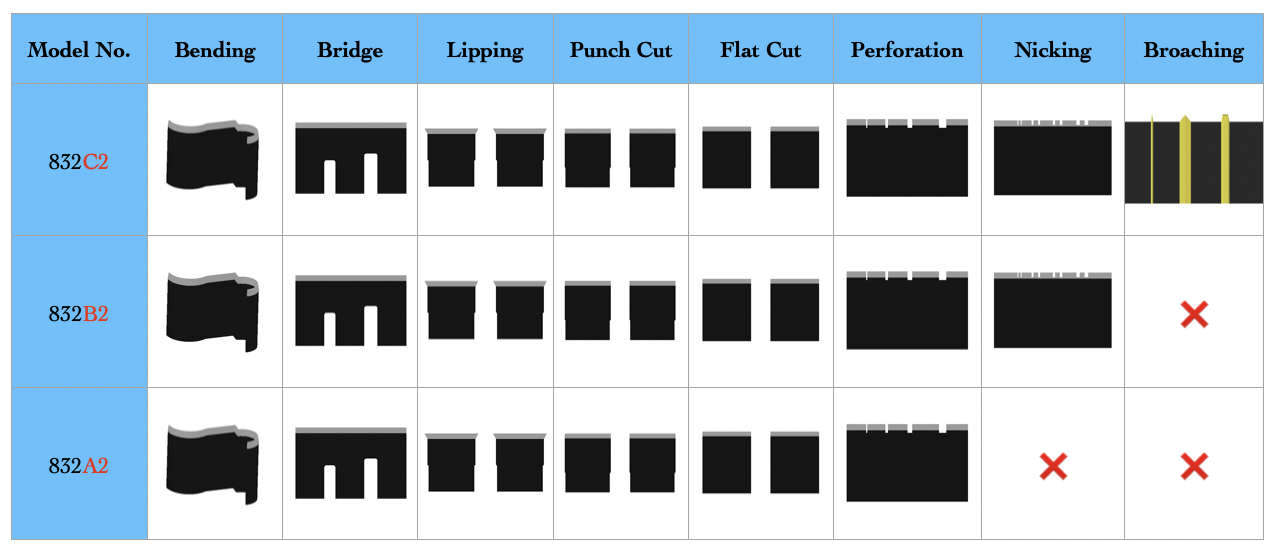

Όλα τα μοντέλα της σειράς ADEWO 832 Automatic Rule Bending Machines μπορούν να επεξεργάζονται κανόνες διάτρησης ενώ εκτελούν επίσης αυτόματη κάμψη,
παρέχει μια αποτελεσματική λύση για τους κατασκευαστές καλουπιών που χρειάζονται τόσο επεξεργασία διάτρησης όσο και κάμψη κανόνων.
Πώς να επιλέξετε τη σωστή αυτόματη μηχανή κάμψης κανόνων;
Εάν σκέφτεστε μια αυτόματη μηχανή κάμψης κανόνων για την κατασκευή κανόνων διάτρησης, συνιστούμε να διαβάσετε το άρθρο μας
“Πώς να επιλέξετε τη σωστή αυτόματη μηχανή κάμψης κανόνων;”
Εκτός από την επεξεργασία κανόνων διάτρησης, οι αυτόματες μηχανές κάμψης κανόνων ADEWO προσφέρουν πολλές άλλες λειτουργίες, συμπεριλαμβανομένης της κάμψης, της διάνοιξης, της διάτρησης, της διάτρησης, της γέφυρας, του χείλους και της κοπής.
Η επιλογή του σωστού μοντέλου σύμφωνα με τις συγκεκριμένες απαιτήσεις κατασκευής μήτρας μπορεί να συμβάλει στη βελτίωση της αποδοτικότητας και της ευελιξίας της παραγωγής.
Χρειάζεστε βοήθεια για την επιλογή του σωστού μηχανήματος;
Εάν έχετε οποιεσδήποτε ερωτήσεις σχετικά με τους κανόνες διάτρησης ή τις μηχανές κατασκευής μήτρας, μη διστάσετε να επικοινωνήσετε μαζί μας.
Η ομάδα μας θα χαρεί να κατανοήσει τις απαιτήσεις σας και να σας προτείνει το καταλληλότερο μηχάνημα για την εφαρμογή σας.
