Τι ακριβώς επιτρέπει στην επεξεργασία με μήτρα για την επίτευξη τόσο ακριβούς μορφοποίησης;
Γιατί κάθε προϊόν κοπής πρέπει να βασίζεται σε ένα καλούπι κοπής;
Αν και μπορεί να φαίνεται ότι είναι μια απλή διαδικασία κοπής,η μήτραείναι στην πραγματικότητα η ίδια η ψυχή της κοπής.
1. Ένα καλούπι είναι ουσιαστικάτο πρότυπο διαμόρφωσης για ένα προϊόν.
Στις διαδικασίες κοπής με μήτρα, τα περιγράμματα του προϊόντος, οι διάμετροι των οπών, οι γραμμές πτυχώσεων και τα σχέδια αποκοπής αναπαράγονται από τη γεωμετρία της αιχμής της μήτρας. η πρέσα παρέχει απλώς κάθετη δύναμη, ενώ οι τελικές ανοχές διαστάσεων και η ποιότητα των άκρων εξαρτώνται από την ακρίβεια κατασκευής της μήτρας.
2.Η μήτρα κοπής απευθείαςκαθορίζει την ακρίβεια των διαστάσεωνκαιποσοστό απόδοσηςτου τελικού προϊόντος.
Πολλές αποκλίσεις από παρτίδα σε παρτίδα, γρέζια και προβλήματα θρυμματισμού μπορούν να εντοπιστούν στο ίδιο το καλούπι κοπής.
Η ευκρίνεια, η σκληρότητα και η απόκλιση περιγράμματος των άκρων—επηρεάζουν άμεσα τη συνοχή των διαστάσεων της παρτίδας, την εμφάνιση γρεζιών και τον κίνδυνο θρυμματισμού.

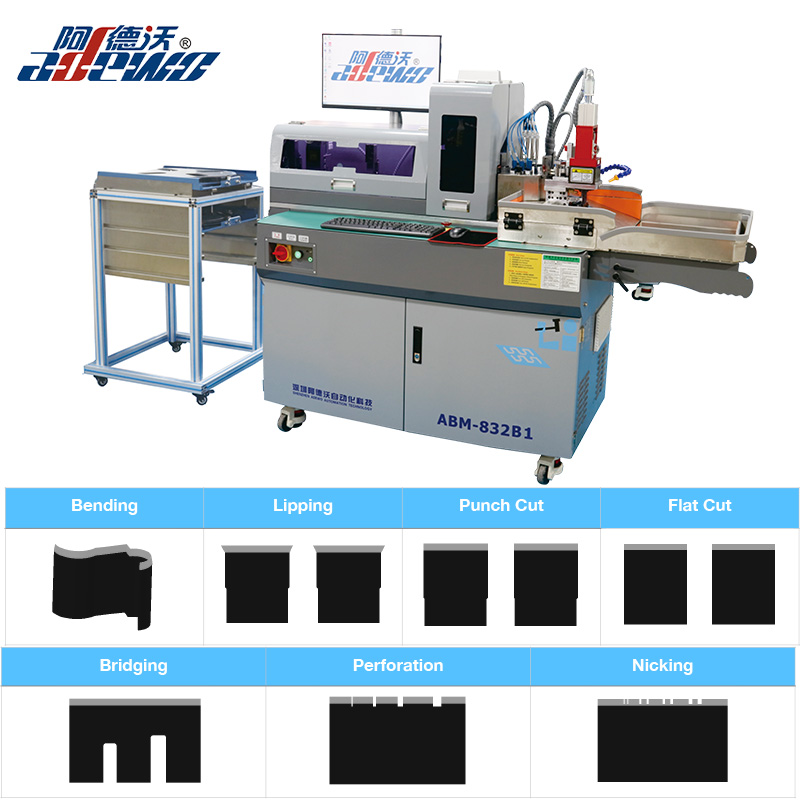

Η σειρά μας με καμπυλωτές λεπίδες (A1, B1, A2580) διασφαλίζει την ποιότητα της μήτρας χάρη στα ακόλουθα τεχνικά χαρακτηριστικά:
· Ακρίβεια τροφοδοσίας:Τροφοδοσία με διπλό σφιγκτήρα-βίδαμηχανισμός με επαναλαμβανόμενη ακρίβεια τοποθέτησης του±0,03 mm, εξασφαλίζοντας σταθερές συντεταγμένες του σημείου κάμψης.
·Μονάδα διάτρησης: Σχεδιασμός αρθρωτής μήτρας με ρυθμιζόμενο διάκενο (συμβατό με πάχος κανόνα 0,45–1,05 mm).
· Μορφοποίηση κάμψης:Γωνία κάμψης ελεγχόμενη από σερβομηχανισμόμεεπιπεδότητα κάμψης 0,2mm, σε συνδυασμό μεταχείας αλλαγής εσωτερικού άξοναγια να φιλοξενήσει διαφορετικά πάχη και διάμετρο λεπίδων.
·Εξειδικευμένες λειτουργίες:
Το B1 ενσωματώνει έναν σταθμό εγκοπής με ρυθμιζόμενο βάθος (ελάχιστο0,2 χλστ) για προτσάγκωμα στη συσκευασία.
Το A2580 είναι προσαρμοσμένο για περιστροφικές μήτρες, υποστηρίζοντας ύψη λεπίδας από22 έως 30 mm, με αυτόματη εκτέλεση γεφυρών διάτρησης, χειλιών και άλλων πολύπλοκων χαρακτηριστικών.
3.Λύσεις ειδικά για υλικά:
· Μαλακός αφρός → χρησιμοποιήστε καλούπι στήριξης υψηλής σκληρότητας για να αποτρέψετε την κατάρρευση από συμπίεση.
· Οι εξαιρετικά λεπτές μεμβράνες → απαιτούν ύψος ακμών ≤ 0,01 mm, που επιτυγχάνεται μέσω της προαιρετικής διαδικασίας λείανσης ακριβείας.
Μόλις ρυθμιστεί η μήτρα, από παρτίδα σε παρτίδαη απόκλιση διαστάσεων διατηρείται εντός ±0,1 mm, μεσφάλμα επαναληψιμότητας < 0,05 mm, εξαλείφοντας σημαντικά τη μεταβλητότητα της χειροκίνητης κοπής.
Κατάλληλες τόσο για εκδόσεις πρωτοτύπων όσο και για μαζική παραγωγή, οι λύσεις μας μειώνουν το χρόνο μετάβασης και συντομεύουν τους κύκλους παράδοσης.
