Πώς να φτιάξετε τη χάρτινη τσάντα

Οι χάρτινες σακούλες είναι παντού - παντοπωλεία, καταστήματα λιανικής, πάγκοι σε πακέτο. Αλλά πίσω από κάθε καθαρή, καλά διπλωμένη χάρτινη σακούλα κρύβεται ένα εργαλείο που οι περισσότεροι άνθρωποι δεν βλέπουν ποτέ: το ζάρι. Μια μήτρα χάρτινης σακούλας είναι μια σανίδα από κόντρα πλακέ με αιχμηρούς χαλύβδινους κανόνες (κανόνας κοπής) και κανόνες τσακίσματος που ορίζονται σε υποδοχές κοπής με λέιζερ. Όταν πιέζεται σε χαρτί, κόβει το σχήμα της τσάντας και δημιουργεί τις γραμμές δίπλωσης με μία μόνο διαδρομή.

Εάν ασχολείστε με τη συσκευασία, το να γνωρίζετε πώς κατασκευάζονται αυτές οι μήτρες—και πώς να τις κάνετε πιο γρήγορα και με μεγαλύτερη ακρίβεια—μπορεί να κάνει πραγματική διαφορά στην παραγωγή σας. Αυτός ο οδηγός σας καθοδηγεί στην πλήρη διαδικασία κατασκευής μήτρας βήμα προς βήμα.

Πώς να φτιάξετε τη χάρτινη τσάντα

Πριν προχωρήσουμε στα βήματα, ας ξεκαθαρίσουμε τι πραγματικά χτίζετε.

Μια μήτρα χάρτινης σακούλας είναι μια μήτρα χάλυβα κανόνα. Έχει τρία κύρια μέρη:

- Πίνακας μήτρας: Μια χοντρή σανίδα από κόντρα πλακέ, συνήθως 12–18 mm, κατασκευασμένη από καπλαμά σημύδας ή σφενδάμου. Πρέπει να είναι ισχυρό, επίπεδο και σταθερό—γιατί οποιαδήποτε παραμόρφωση θα πετάξει ολόκληρο το καλούπι.

- Κανόνες κοπής: Λεπτές λεπίδες από χάλυβα, συνήθως πάχους 2pt ή 3pt, που κόβουν χαρτί.

- Κανόνες τσακίσματος: Συντομότεροι, αμβλείς κανόνες που πιέζουν τις γραμμές διπλώματος στο χαρτί χωρίς να το κόψουν.

Ένας σχεδιαστής δημιουργεί μια διάταξη καλουπιού σε λογισμικό CAD (AutoCAD, Illustrator ή Cimex), χρησιμοποιώντας διαφορετικά χρώματα ή στρώματα για να διαχωρίσει τις γραμμές κοπής από τις γραμμές τσάκισης. Το αρχείο εξάγεται ως DXF ή DWG—οι τυπικές μορφές για λογισμικό κατασκευής καλουπιών. Στη συνέχεια η διαδικασία μεταφέρεται στο εργαστήριο.

Υλικά & Βασικές Απαιτήσεις

Πριν ξεκινήσετε, βεβαιωθείτε ότι έχετε:

- Πλάκα μήτρας: κόντρα πλακέ ποιότητας λέιζερ 12–18 mm (σημύδα ή σφενδάμι)

- Κανόνες κοπής: Κανόνες χάλυβα 2pt (0,71mm) ή 3pt (1,07mm)

- Κανόνες τσακίσματος: Συνήθως 2pt ή 3pt, πιο κοντοί από τους κανόνες κοπής

- Υλικό εκτόξευσης καουτσούκ: Λαστιχένιες λωρίδες τοποθετημένες γύρω από κανόνες για να απομακρύνουν το χαρτί μετά την κοπή

- Αρχείο σχεδίασης CAD: Μορφή DXF ή DWG

- Μηχάνημα κοπής λέιζερ (ή πρόσβαση σε ένα)

- Εξοπλισμός κάμψης κανόνων (χειροκίνητος ή αυτόματος)

-Μηχανή κοπής τσακίσματος

Διαδικασία βήμα προς βήμα

Βήμα 1: Προετοιμάστε το σχέδιο μήτρας

Όλα ξεκινούν από το σχέδιο. Χρειάζεστε ένα σχέδιο CAD που δείχνει ακριβώς πού θα κοπεί η τσάντα και πού θα διπλωθεί. Σκεφτείτε το ως έναν οδικό χάρτη για τους πεθαίνουν.

- Επιβεβαιώστε το στυλ, το μέγεθος, το πάχος του χαρτιού και τη δομή της τσάντας.

- Δημιουργήστε ή λάβετε ένα αρχείο CAD σε μορφή DXF ή DWG.

- Σημειώστε ευκρινώς τρεις τύπους γραμμών: γραμμές κοπής (συμπαγείς), γραμμές πτύχωσης (στιγμένες ή διακεκομμένες) και γραμμές διάτρησης εάν χρειάζεται.

- Ελέγξτε ξανά τις διαστάσεις σας. Ένα μικρό λάθος στο σχεδιασμό γίνεται μεγάλο λάθος στο καλούπι.

Βήμα 2: Εισαγάγετε τις παραμέτρους σχεδίασης και ορισμού

Μόλις το σχέδιο είναι έτοιμο, εισάγετε το αρχείο DXF στο λογισμικό κοπής με λέιζερ.

- Ρυθμίστε την κλίμακα και το σημείο προέλευσης.

- Αντιστοιχίστε τα επίπεδα, ώστε το λογισμικό να γνωρίζει ποιες γραμμές είναι γραμμές κοπής και ποιες γραμμές πτύχωσης.

- Εισαγάγετε το πάχος της μήτρας και τον τύπο υλικού.

- Ρυθμίστε την ισχύ λέιζερ, την ταχύτητα κοπής και την αντιστάθμιση της κεφαλής.

Το "κέρφ" είναι το πλάτος της υποδοχής που καίει το λέιζερ στην πλακέτα. Αυτό είναι κρίσιμο. Εάν η σχισμή είναι πολύ φαρδιά, ο κανόνας θα είναι χαλαρός και μπορεί να τραβηχτεί προς τα έξω κατά τη διάρκεια μιας πίεσης. Εάν η υποδοχή είναι πολύ στενή, η σανίδα μπορεί να παραμορφωθεί ή ακόμα και να χωριστεί. Τα τυπικά πλάτη θυρίδων είναι 2pt (περίπου 0,71mm) ή 3pt (περίπου 1,07mm).

Βήμα 3: Τοποθετήστε και ευθυγραμμίστε την πλακέτα μήτρας

Τοποθετήστε τη μήτρα από κόντρα πλακέ στο τραπέζι του μηχανήματος. Ευθυγραμμίστε το με το σημείο μηδέν και σφίξτε το καλά. Μια σανίδα που μετατοπίζεται κατά την κοπή σημαίνει κατεστραμμένο ζάρι. Τα περισσότερα σύγχρονα μηχανήματα χρησιμοποιούν ανιχνευτή ή σύστημα αυτόματης παρακολούθησης για να προσαρμόζονται για μικρές διακυμάνσεις στο πάχος της σανίδας, διατηρώντας το λέιζερ σε σταθερή απόσταση.

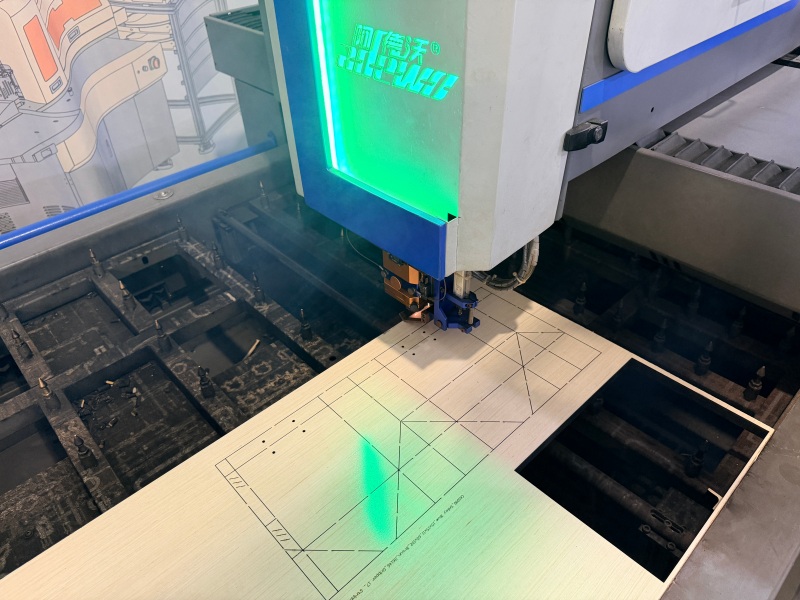

Βήμα 4: Κόψτε με λέιζερ τη μήτρα

Εδώ αρχίζει να διαμορφώνεται η μήτρα. Ένα λέιζερ CO2 καίει ακριβείς υποδοχές στο κόντρα πλακέ κατά μήκος των γραμμών κοπής και τσάκισης.

- Ξεκινήστε το πρόγραμμα κοπής και παρακολουθήστε τις πρώτες υποδοχές.

- Ελέγξτε ότι το πλάτος και το βάθος της υποδοχής ταιριάζουν με τις προδιαγραφές σας.

- Προσέξτε για γέφυρες—μικρά άκοπα τμήματα που συγκρατούν την σανίδα μήτρας ενωμένη μεταξύ κανόνων σε κοντινή απόσταση.

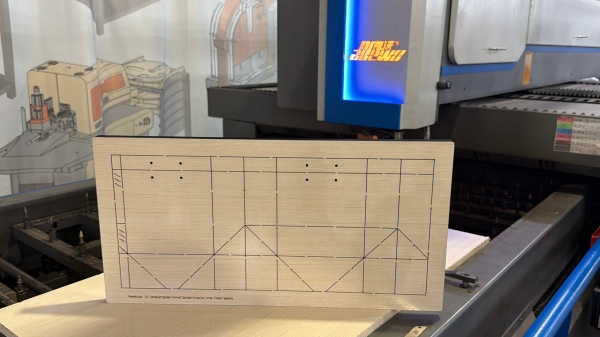

- Μετά την κοπή, αφαιρέστε τα υπολείμματα και επιθεωρήστε την σανίδα.

Το λέιζερ δεν κόβει μέχρι τέρμα. Καίει τις υποδοχές αρκετά βαθιά ώστε να συγκρατεί τους κανόνες με ασφάλεια ενώ αφήνει ανέπαφο το κάτω μέρος της πλακέτας.

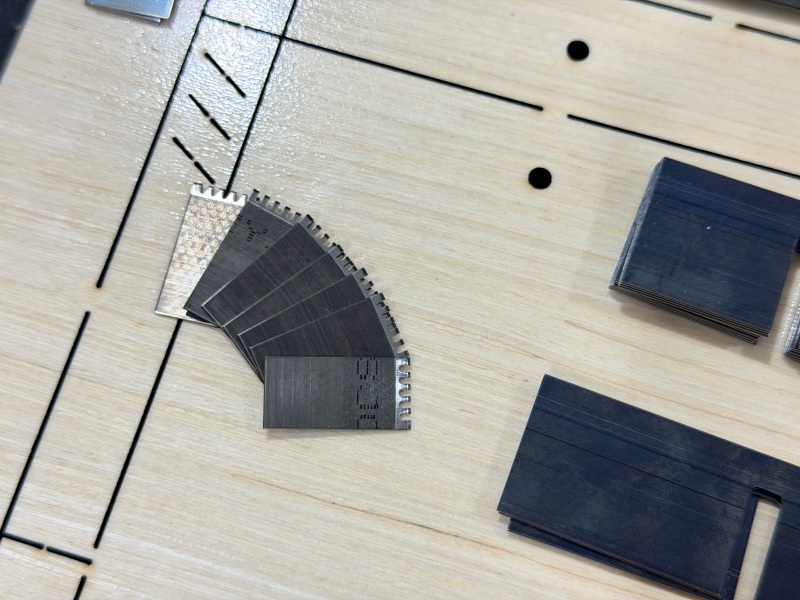

Βήμα 5: Κανόνες κάμψης και κοπής χάλυβα

Τώρα πρέπει να διαμορφώσετε τους κανόνες χάλυβα ώστε να ταιριάζουν με το σχέδιο της μήτρας. Οι κανόνες κοπής είναι αιχμηρές λεπίδες. Οι κανόνες πτύχωσης είναι αμβλείς και ελαφρώς πιο σύντομοι.

- Επιλέξτε το σωστό πάχος και ύψος κανόνα για τη μήτρα σας.

- Λυγίστε τους κανόνες ώστε να ταιριάζουν με τις καμπύλες και τις γωνίες στο σχέδιο CAD.

- Κόψτε κάθε κανόνα στο απαιτούμενο μήκος.

- Για πολύπλοκα σχήματα, μπορεί να χρειαστεί να γεφυρώσετε (εγκοπή) τους κανόνες στα σημεία πίεσης για να αποφύγετε το ράγισμα.

Στα χειροκίνητα καταστήματα, αυτό γίνεται με ένα κανονάκι και έναν κόφτη κανόνων. Σε πιο προηγμένα καταστήματα, μια αυτόματη μηχανή κάμψης χειρίζεται ολόκληρη τη διαδικασία από ένα ψηφιακό αρχείο, κανόνες κάμψης και κοπής με πολύ λιγότερα χειροκίνητα σφάλματα.

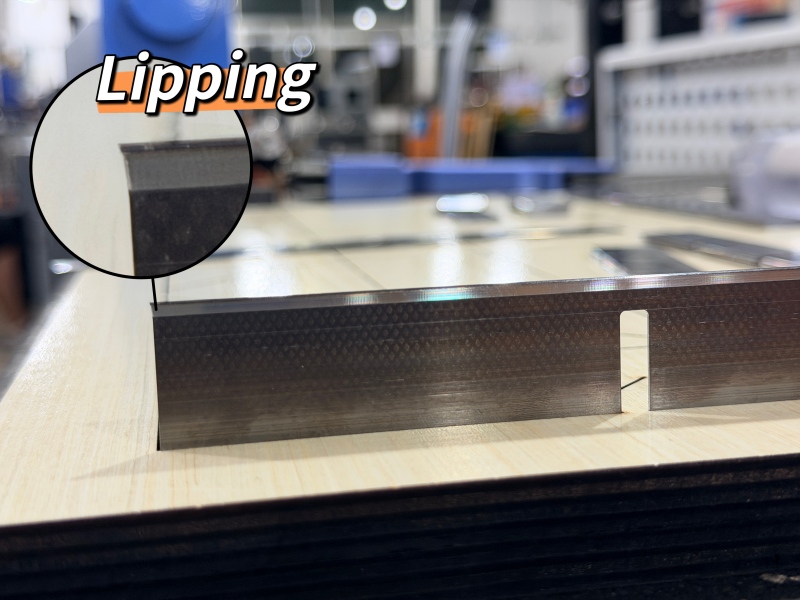

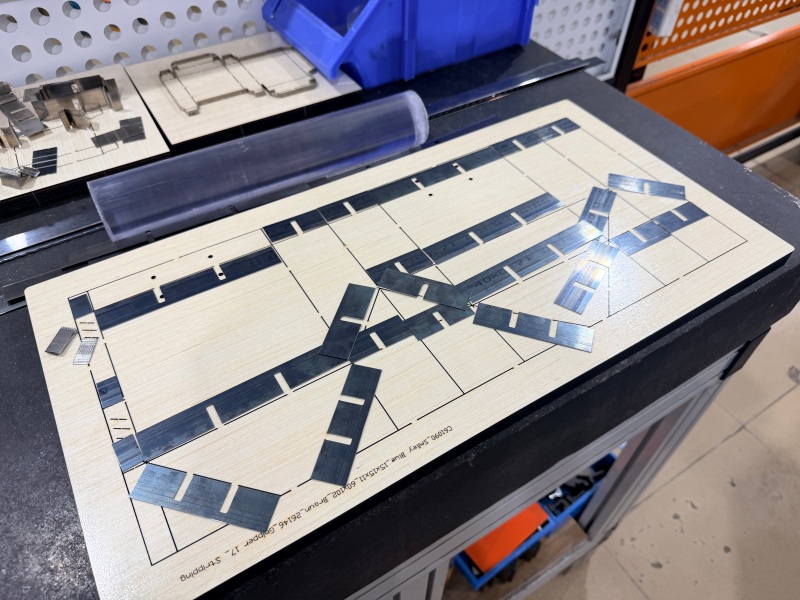

Βήμα 6: Εισαγάγετε τους κανόνες κοπής και τσακίσματος

Με την κομμένη σανίδα και τους κανόνες διαμορφωμένους, ήρθε η ώρα να συναρμολογήσετε τη μήτρα.

- Τοποθετήστε τους κανόνες κοπής στις υποδοχές κατά μήκος των γραμμών κοπής.

- Εισαγάγετε κανόνες πτύχωσης κατά μήκος των γραμμών πτυχής.

- Ελέγξτε ότι κάθε κανόνας κάθεται στο σωστό ύψος και εφαρμόζει σφιχτά στην υποδοχή του.

- Βεβαιωθείτε ότι όλοι οι κανόνες είναι ίσοι. Ένας κανόνας που κάθεται πολύ ψηλά θα κόψει πολύ βαθιά. Αυτό που κάθεται πολύ χαμηλά θα χάσει εντελώς το χαρτί.

Αυτό το βήμα ονομάζεται συχνά "εισαγωγή κανόνα" ή "συναρμολόγηση μήτρας". Είναι δουλειά λεπτομέρειας, αλλά το να το κάνεις σωστά σημαίνει τη διαφορά μεταξύ καθαρού και ακατάστατου.

Βήμα 7: Προσθέστε ελαστικό/υλικό εξαγωγής

Μετά την εισαγωγή των κανόνων, χρειάζεστε καουτσούκ. Γύρω από τους κανόνες τοποθετούνται λωρίδες από καουτσούκ, ελαφρώς ψηλότερα από την κοπτική άκρη. Η δουλειά τους είναι απλή: όταν η μήτρα πιέζει προς τα κάτω και κόβει το χαρτί, το λάστιχο σπρώχνει το χαρτί πίσω από τη μήτρα για να μην κολλήσει.

- Τοποθετήστε λαστιχένιες λωρίδες ομοιόμορφα γύρω από όλους τους κανόνες.

- Βεβαιωθείτε ότι το λάστιχο κάθεται ψηλότερα από την άκρη του κανόνα.

- Βεβαιωθείτε ότι το λάστιχο δεν εμποδίζει τις περιοχές κοπής ή τσακίσματος.

- Δοκιμάστε την εκτίναξη πιέζοντας ένα κομμάτι χαρτί πάνω στη μήτρα και ανασηκώνοντάς το.

Βήμα 8: Δοκιμή, Επιθεώρηση και Ολοκλήρωση

Πριν το καλούπι βγει στην παραγωγή, πρέπει να το δοκιμάσετε.

- Εκτελέστε μια δοκιμαστική κοπή στο πραγματικό υλικό της χάρτινης σακούλας.

- Ελέγξτε την ποιότητα κοπής: Είναι τα κοψίματα καθαρά; Έχει κοπεί τελείως το χαρτί;

- Ελέγξτε την ποιότητα τσάκισης: Διπλώνει το χαρτί καθαρά κατά μήκος των γραμμών τσάκισης; Οποιοδήποτε ράγισμα ή σκίσιμο σημαίνει ότι οι κανόνες τσακίσματος χρειάζονται προσαρμογή.

- Ελέγξτε την εξαγωγή: Απελευθερώνεται ομαλά το χαρτί από τη μήτρα;

- Προσαρμόστε τυχόν κανόνες ή λάστιχο όπως χρειάζεται.

- Μόλις όλα είναι σωστά, καθαρίστε τη μήτρα, βάλτε την ετικέτα με τον τύπο και το μέγεθος της τσάντας και αποθηκεύστε την σωστά.

Προτεινόμενες μηχανές — Κάνοντας τη διαδικασία ταχύτερη και πιο συνεπή

Στην κατασκευή καλουπιών χάρτινης σακούλας, τα κύρια βήματα του εξοπλισμού είναι η κοπή της σανίδας της μήτρας, η κάμψη των κανόνων από χάλυβα και η προετοιμασία κανόνων τσάκισης. Η Adewo προσφέρει τρία μηχανήματα που καλύπτουν αυτά τα στάδια. Κάθε ένα μπορεί να χρησιμοποιηθεί χωριστά ή ως μέρος μιας μικρής γραμμής παραγωγής.

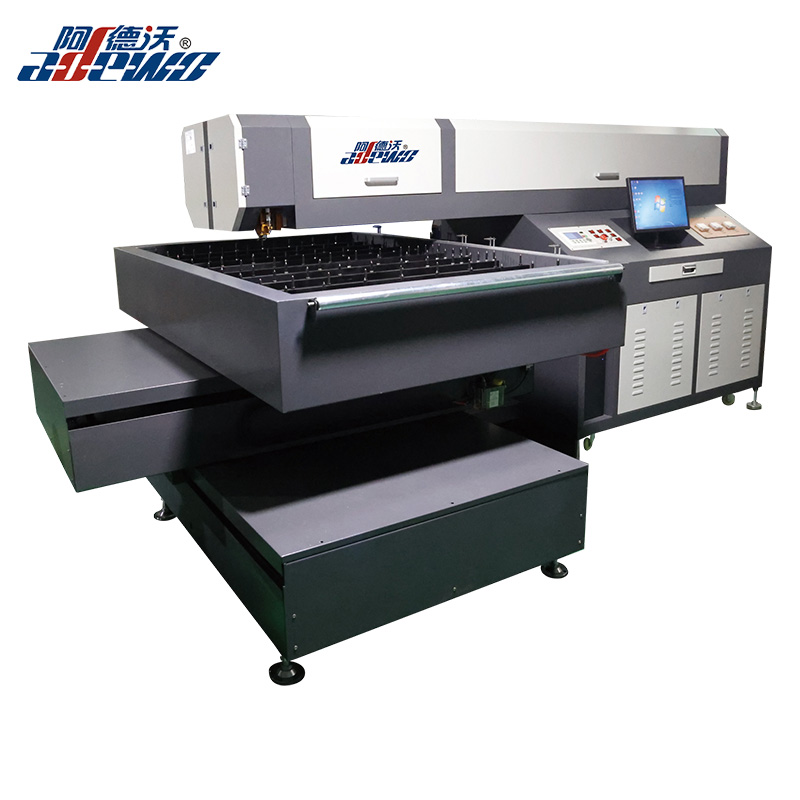

1. Μηχάνημα κοπής με λέιζερ σταθερής κεφαλής ADW-LC600

Αφού ο σχεδιασμός της μήτρας είναι έτοιμος, το πρώτο βήμα παραγωγής είναι η κοπή της σανίδας μήτρας. Το ADW-LC600 είναι ένα μηχάνημα κοπής με λέιζερ σχεδιασμένο για αυτήν την εργασία.

Χρησιμοποιεί μια σταθερή κεφαλή λέιζερ και ένα κινούμενο τραπέζι, το οποίο διατηρεί σταθερή την κοπή. Ο εισαγόμενος κοχλίας κίνησης με μπίλια εδάφους προσθέτει ανθεκτικότητα και υψηλή ακρίβεια, ενώ η εγκάρσια δομή υποστηρίζει τη μακροχρόνια λειτουργία. Το σύστημα κοπής αυτόματης παρακολούθησης του επιτρέπει να κόβει διαφορετικά πάχη σανίδων με ένα πέρασμα, ενώ ο καθρέφτης και ο φακός αντικαθίστανται και καθαρίζονται εύκολα. Μπορεί να χειριστεί κόντρα πλακέ από 6mm έως 22mm, καθώς και σανίδες PVC, ακρυλικό και χάλυβα κάτω από 3mm.

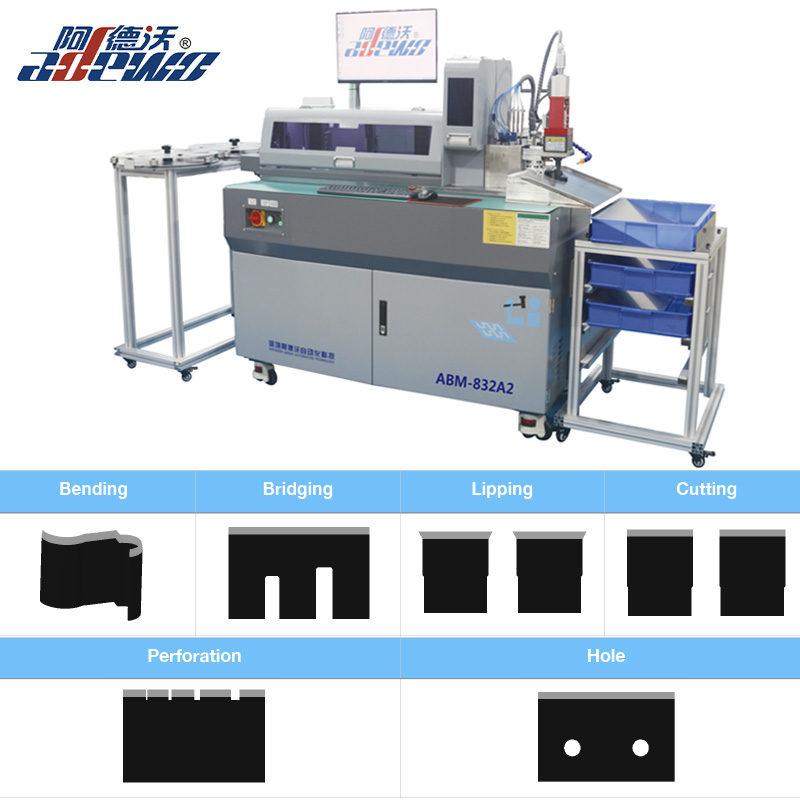

2. Μηχάνημα Auto Bender ABM-832A2

Μόλις κοπεί η σανίδα μήτρας, οι κανόνες χάλυβα πρέπει να λυγιστούν και να κοπούν ώστε να ταιριάζουν με το σχήμα της χάρτινης σακούλας. Το ABM-832A2 αυτοματοποιεί αυτό το βήμα.

Συνδυάζει κάμψη και κοπή σε μία λειτουργία, καθιστώντας τη διαδικασία ασφαλέστερη και αποτελεσματικότερη. Το εργαλείο πολλαπλής διάτρησης προσφέρει επιλογές όπως κούμπωμα, κοπή σε καλούπι, γέφυρα, τρύπα ή διάτρηση, και κάθε εργαλείο είναι ανεξάρτητο και εύκολο στην αντικατάσταση. Οι διπλοί σφιγκτήρες με τροφοδοσία βιδωτού οδηγού επιτρέπουν τη συνεχή λειτουργία και το έξυπνο λογισμικό είναι εύκολο στη χρήση με πολλές επιλογές γλώσσας. Υποστηρίζει πάχη κανόνων από 0,45 mm έως 1,05 mm και ύψη κανόνων από 8 mm έως 32 mm.

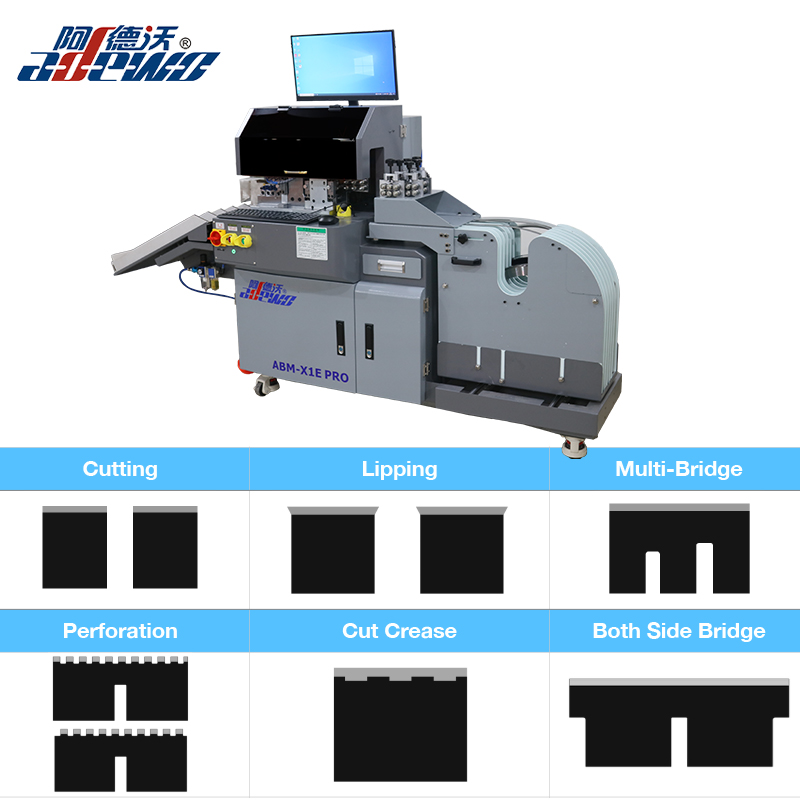

3. ABM-X1E PRO Μηχανή κοπής τσακίσματος ταξινόμησης μήκους

Οι κανόνες τσακίσματος είναι σημαντικοί για καθαρές πτυχές σε χάρτινες σακούλες. Το ABM-X1E PRO βοηθά στην ακριβή προετοιμασία κανόνων πτύχωσης και σχετικών χαρακτηριστικών.

Το λογισμικό προσδιορίζει αυτόματα διαφορετικά μήκη, επομένως δεν χρειάζεται να τα ταξινομήσετε με μη αυτόματο τρόπο. Τα εργαλεία είναι προσαρμόσιμα, συμπεριλαμβανομένων επιλογών για κανόνα απογύμνωσης και πτυχή λέιζερ 4pt/8pt. Κάθε εργαλείο είναι ανεξάρτητο και εύκολο στην αντικατάσταση και ο σερβοκινητήρας χειρίζεται την αυτόματη γεφύρωση και την αυτόματη κοπή. Το πλάτος της διάτρησης και της πτυχής κοπής μπορεί να ρυθμιστεί μέσω του λογισμικού. Μια κασέτα πολλαπλών κανόνων χωράει έως και επτά πηνία χάλυβα κανόνων, κάνοντας τις αλλαγές εύκολες και ασφαλείς. Το μηχάνημα υποστηρίζει επίσης αγγλικό και κινέζικο λογισμικό και έχει μικρό αποτύπωμα.

Ποιος πρέπει να εξετάσει αυτές τις μηχανές

- Τα καταστήματα ζευγαριών που παράγουν χάρτινες σακούλες πεθαίνουν τακτικά που θέλουν να μειώσουν τον χρόνο διεκπεραίωσης.

- Εταιρείες συσκευασίας που χρειάζονται ταχύτερη παραγωγή καλουπιών για να ανταποκριθούν στα αυστηρά χρονοδιαγράμματα παράδοσης.

- Κατασκευαστές που αναζητούν καλύτερη συνέπεια και επαναληψιμότητα σε όλες τις θέσεις εργασίας.

- Οι επιχειρήσεις που σχεδιάζουν να κλιμακώσουν την παραγωγή χαρτοσακούλας χωρίς να αυξάνουν αναλογικά το κόστος εργασίας.

Σύναψη

Η κατασκευή ενός καλουπιού χάρτινης σακούλας είναι μια διαδικασία πολλαπλών βημάτων που απαιτεί ακρίβεια σε κάθε στάδιο—από το σχεδιασμό CAD και την κοπή με λέιζερ μέχρι την κάμψη, την εισαγωγή, το λάστιχο και τη δοκιμή. Το να κάνετε λάθος οποιοδήποτε από αυτά τα βήματα σημαίνει μια μήτρα που δεν κόβει καθαρά, δεν τσαλακώνει σωστά ή δεν διαρκεί.

Τα καλά νέα είναι ότι μεγάλο μέρος αυτής της διαδικασίας μπορεί να αυτοματοποιηθεί. Εάν παράγετε μήτρες χάρτινων σακουλών και θέλετε να βελτιώσετε την ταχύτητα, την ακρίβεια ή τη συνέπεια, αυτά τα μηχανήματα αξίζει να τα εξερευνήσετε. Μπορείτε να επικοινωνήσετε με την Adewo για επίδειξη, προδιαγραφές μηχανήματος ή τεχνική υποστήριξη προσαρμοσμένη στις ανάγκες παραγωγής σας.
