Τι κάνει ένα πακέτο εύκολο να ανοίξει;

Ο κανόνας πτύχωσης Επεξεργασία πίσω από τη συσκευασία

  Η συσκευασία μπορεί να φαίνεται απλή από έξω, αλλά η τελική απόδοση ενός χαρτοκιβωτίου καθορίζεται από πολλές λεπτομέρειες μέσα στη δομή της μήτρας. Μια συσκευασία πρέπει να διπλώνει στη σωστή θέση, να ανοίγει ομαλά, να παραμένει σταθερή κατά την παραγωγή και, σε ορισμένες περιπτώσεις, να σκίζεται ή να αποχωρίζεται με ελεγχόμενο τρόπο.

  Αυτές οι απαιτήσεις μεταφράζονται σε διαφορετικές δομές γραμμής κατά την κατασκευή καλουπιών. Οι κανόνες τσακίσματος, οι γραμμές κοπής, η διάτρηση και η γεφύρωση έχουν όλα διαφορετικούς σκοπούς και οι θέσεις τους πρέπει να αντιστοιχούν στο σχέδιο της συσκευασίας.

  Για τους κατασκευαστές καλουπιών, η πρόκληση δεν είναι απλώς η προετοιμασία γραμμών διαφορετικού μήκους. Το πιο σημαντικό καθήκον είναι να διασφαλιστεί ότι κάθε επεξεργασμένη γραμμή ταιριάζει με τη δομή που απαιτείται από το τελικό χαρτοκιβώτιο.

Δεν χρειάζεται κάθε μέρος ενός πακέτου την ίδια επεξεργασία

  Ένα πτυσσόμενο χαρτοκιβώτιο περιέχει συνήθως πάνελ, πτυσσόμενα τμήματα, ανοίγματα και περιοχές σύνδεσης. Αυτά τα διαφορετικά μέρη δεν εκτελούν την ίδια λειτουργία, επομένως δεν μπορούν να χρησιμοποιούν πάντα τον ίδιο τύπο γραμμής.

  Ένας κανόνας πτύχωσης χρησιμοποιείται κυρίως για τη δημιουργία μιας ελεγχόμενης γραμμής αναδίπλωσης. Οδηγεί το χαρτόνι να διπλώσει σε μια προκαθορισμένη θέση χωρίς να το κόψει τελείως.

  Η κοπή χρησιμοποιείται όπου το υλικό πρέπει να διαχωριστεί πλήρως. Η διάτρηση είναι κατάλληλη για περιοχές που χρειάζονται ελεγχόμενη σχίσιμο, ενώ η γεφύρωση μπορεί να κρατήσει επιλεγμένα τμήματα συνδεδεμένα μετά την κοπή με μήτρα.

  Σε ένα ενιαίο καλούπι, αυτές οι δομές μπορούν να συνεργαστούν. Το τελικό αποτέλεσμα δεν εξαρτάται μόνο από τη μεμονωμένη μέθοδο επεξεργασίας, αλλά και από το εάν κάθε γραμμή είναι σωστά τοποθετημένη σε σχέση με τις άλλες.

Κοπή: Προετοιμασία των απαιτούμενων μηκών

  Για να μπορέσει να συναρμολογηθεί ο κανόνας τσάκισης σε μια μήτρα, πρέπει πρώτα να προετοιμαστούν σύμφωνα με τις διαστάσεις στο σχέδιο της μήτρας.

  Τα διαφορετικά τμήματα ενός χαρτοκιβωτίου απαιτούν διαφορετικά μήκη. Τα εξωτερικά τμήματα κοπής, τα πτυσσόμενα τμήματα και οι ειδικές κατασκευές μπορεί να απαιτούν διαφορετικά μήκη γραμμής.

  Εάν μια γραμμή κόβεται πολύ μακριά ή πολύ κοντά, μπορεί να επηρεάσει τη θέση της κατά τη συναρμολόγηση της μήτρας. Σε πιο σύνθετες κατασκευές καλουπιών, ακόμη και μικρές διαφορές μπορεί να κάνουν την εγκατάσταση πιο δύσκολη ή να επηρεάσουν τον τρόπο με τον οποίο τα επεξεργασμένα τμήματα αντιστοιχούν στον αρχικό σχεδιασμό.

  Αυτός είναι ο λόγος για τον οποίο η αναγνώριση μήκους, η ταξινόμηση και η κοπή είναι σημαντικά βήματα στην προετοιμασία της γραμμής.

  Για τους κατασκευαστές που χειρίζονται πολλά σχέδια χαρτοκιβωτίων ταυτόχρονα, η αυτόματη αναγνώριση διαφορετικών μηκών γραμμής μπορεί επίσης να απλοποιήσει τη διαδικασία προετοιμασίας και να μειώσει την ανάγκη χειροκίνητου διαχωρισμού υλικών πριν από τη συναρμολόγηση.

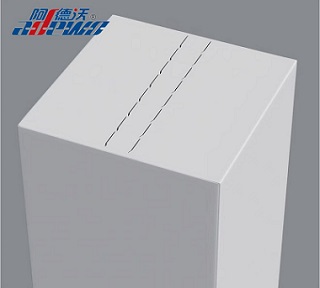

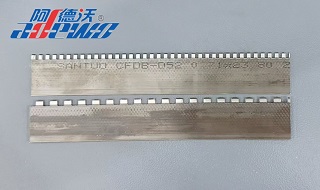

Διάτρηση: Δημιουργία ελεγχόμενου δακρύου

  Δεν έχει σχεδιαστεί κάθε συσκευασία για να ανοίγει μόνο με το δίπλωμα.

  Πολλά χαρτοκιβώτια και συσκευασίες από χαρτόνι περιλαμβάνουν σχιζόμενα τμήματα, χώρους που ανοίγουν εύκολα ή άλλες κατασκευές που πρέπει να διαχωριστούν με το χέρι. Για αυτές τις εφαρμογές, μια συνεχής γραμμή κοπής θα έκανε το τμήμα να διαχωριστεί πολύ νωρίς.

  Αντίθετα, η διάτρηση δημιουργεί μια διακοπτόμενη δομή κοπής. Τα άκοπα τμήματα κρατούν τη συσκευασία συνδεδεμένη πριν από το άνοιγμα, ενώ τα κομμένα τμήματα παρέχουν μια καθορισμένη διαδρομή για σχίσιμο.

  Η διάταξη της διάτρησης πρέπει να ταιριάζει με τη δομή συσκευασίας και την προβλεπόμενη μέθοδο ανοίγματος. Η υπερβολική κοπή μπορεί να αποδυναμώσει τη σύνδεση, ενώ η ανεπαρκής κοπή μπορεί να κάνει τη συσκευασία δύσκολο να σχιστεί.

  Αυτός είναι ο λόγος για τον οποίο η διάτρηση είναι μια διαφορετική απαίτηση επεξεργασίας τόσο από την κοπή όσο και από το τσάκισμα.

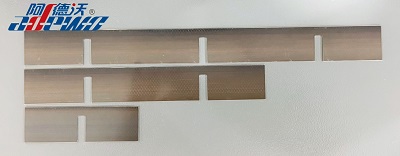

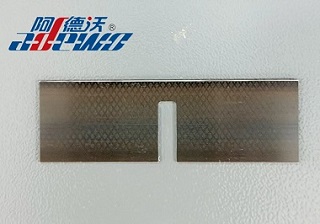

Γεφύρωση: Διατήρηση σημείων σύνδεσης

  Μια άλλη κοινή απαίτηση είναι να διατηρείτε επιλεγμένα μέρη του χαρτονιού συνδεδεμένα μετά την κοπή με μήτρα.

  Η γεφύρωση δημιουργεί συγκεκριμένα σημεία σύνδεσης κατά μήκος της επεξεργασμένης γραμμής. Αυτά τα σημεία βοηθούν στη διατήρηση της ακεραιότητας του φύλλου κατά την παραγωγή, το χειρισμό ή τις επόμενες εργασίες.

  Για ορισμένες κατασκευές μήτρας, μια μόνο γέφυρα δεν αρκεί. Ενδέχεται να απαιτούνται πολλαπλά σημεία σύνδεσης κατά μήκος ενός τμήματος, όπου η πολλαπλή γεφύρωση είναι χρήσιμη.

  Ορισμένα σχέδια μπορεί επίσης να απαιτούν και τις δύο πλευρές γεφύρωσης, με αντίστοιχες θέσεις γεφυρών και στις δύο πλευρές της γραμμής.

  Η θέση, ο αριθμός και η διάταξη των γεφυρών πρέπει να ληφθούν υπόψη μαζί με τον σχεδιασμό της μήτρας. Ο σκοπός τους δεν είναι απλώς να προσθέσουν σημεία σύνδεσης, αλλά να παρέχουν την απαιτούμενη ισορροπία μεταξύ κοπής και υπολειπόμενης σύνδεσης.

Lipping: Βελτίωση γωνιακής κοπής

  Ορισμένες δομές χαρτοκιβωτίων απαιτούν πρόσθετη επεξεργασία στο τέλος μιας γραμμής, ειδικά όταν συναντώνται πολλές γραμμές ή όπου μια καθαρή γωνία είναι σημαντική.

  Το Lipping δημιουργεί μια εγκοπή στο τέλος του κανόνα. Στην κοπή χαρτοκιβωτίου με μήτρα, αυτό μπορεί να βοηθήσει στη μείωση των υπολειμμάτων χαρτονιού στις γωνίες μετά την κοπή, με αποτέλεσμα μια πιο καθαρή γωνία.

  Το Lipping μπορεί επίσης να βοηθήσει στη μείωση των παρεμβολών όταν οι κανόνες διασταυρώνονται ή συναρμολογούνται μαζί. Αυτό γίνεται πιο σχετικό όταν η μήτρα περιέχει συμπαγείς ή περίπλοκες δομές γραμμής.

  Αν και η επεξεργασμένη εγκοπή είναι μικρή, μπορεί να επηρεάσει την αλληλεπίδραση μεταξύ γειτονικών γραμμών και την ποιότητα του τελικού χαρτοκιβωτίου.

Πώς προετοιμάζονται αυτές οι γραμμές πριν από τη συναρμολόγηση;

  Η διαδικασία προετοιμασίας ξεκινά με τον σχεδιασμό της ψηφιακής μήτρας.

  Μόλις καθοριστούν οι απαιτούμενες πληροφορίες γραμμής, πρέπει να προσδιοριστούν και να ταξινομηθούν διαφορετικά μήκη. Οι γραμμές μπορούν στη συνέχεια να κοπούν στα καθορισμένα μήκη τους, ενώ τα τμήματα που απαιτούν ειδική επεξεργασία μπορούν να λάβουν δομές διάτρησης, γεφύρωσης, χείλους ή απογύμνωσης.

  Για έναν κατασκευαστή μήτρας, αυτά τα βήματα είναι στενά συνδεδεμένα. Το μήκος κοπής, η θέση επεξεργασίας και η τελική συναρμολόγηση πρέπει να αντιστοιχούν στο αρχικό αρχείο σχεδίασης.

  Καθώς οι δομές συσκευασίας γίνονται πιο λεπτομερείς, η χειροκίνητη προετοιμασία μπορεί να περιλαμβάνει πιο επαναλαμβανόμενες μετρήσεις, ταξινόμηση και επεξεργασία. Μια πιο οργανωμένη αυτοματοποιημένη διαδικασία προετοιμασίας μπορεί επομένως να βοηθήσει να γίνει πιο συνεπής η μετάβαση από την ψηφιακή σχεδίαση στη φυσική μήτρα.

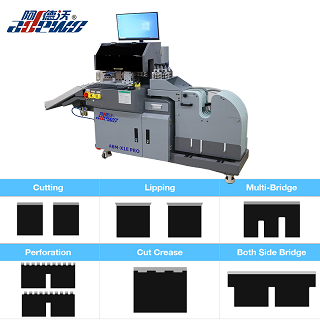

ADEWO ABM-X1E PROΜηχάνημα κοπής ταξινόμησης μήκους

  Η μηχανή κοπής διαλογής μήκους ADEWO ABM-X1E PRO συνδυάζει την αυτόματη αναγνώριση και ταξινόμηση μήκους γραμμής με λειτουργίες κοπής και πολλαπλής επεξεργασίας γραμμής.

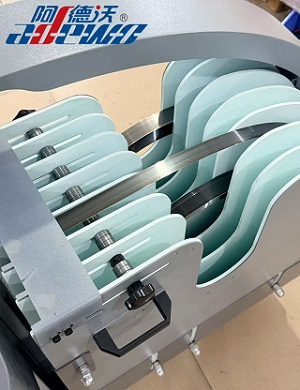

  Σχεδιασμένο για εφαρμογές κατασκευής καλουπιών, το μηχάνημα υποστηρίζει 7 πηνία κανόνων και χειρίζεται πάχη κανόνων 0,71, 1,05 και 1,42 mm, με ύψη κανόνων από 22 έως 60 mm.

  Οι λειτουργίες επεξεργασίας του περιλαμβάνουν:

Ταξινόμηση μήκους

Τομή

Lipping

Πολυ-Γεφύρωση

Αμφίπλευρη γέφυρα

Διάτρηση

  Το μηχάνημα υποστηρίζει μορφές αρχείων DXF και DWG, επιτρέποντας την προετοιμασία πληροφοριών επεξεργασίας από αρχεία σχεδίασης που χρησιμοποιούνται συνήθως.

Από το σχεδιασμό συσκευασίας έως την επεξεργασία γραμμής

  Μια συσκευασία μπορεί να φαίνεται απλή όταν θεωρείται ως τελικό προϊόν, αλλά η απόδοσή της στο δίπλωμα, το άνοιγμα, το σχίσιμο και η απομάκρυνση των απορριμμάτων συνδέονται στενά με τη δομή της μήτρας πίσω της.

  Ένας κανόνας πτύχωσης ορίζει πού διπλώνει το χαρτόνι. Η κοπή καθορίζει πού διαχωρίζεται το υλικό. Η διάτρηση δημιουργεί μια ελεγχόμενη διαδρομή σχισίματος, ενώ η γεφύρωση διατηρεί επιλεγμένες συνδέσεις. Οι δομές που σχετίζονται με το χείλος και την απογύμνωση καλύπτουν πιο συγκεκριμένες απαιτήσεις μέσα στη μήτρα.

  Κάθε διαδικασία έχει τον δικό της σκοπό, αλλά κανένας από αυτούς δεν υπάρχει ανεξάρτητα από τον σχεδιασμό της συσκευασίας.

  Το αρχείο ψηφιακού καλουπιού καθορίζει την απαιτούμενη δομή και η ακριβής προετοιμασία γραμμής μετατρέπει αυτές τις πληροφορίες σε επεξεργασμένες γραμμές έτοιμες για συναρμολόγηση καλουπιού. Αυτή η σύνδεση μεταξύ του σχεδιασμού συσκευασίας, της κατασκευής καλουπιών και της επεξεργασίας γραμμής είναι αυτή που επιτρέπει στις μικρές λεπτομέρειες σε ένα ψηφιακό σχέδιο να γίνουν αξιόπιστες λειτουργίες στην τελική συσκευασία.
