Τι είναι το Broaching στο Die Making;

Το broaching είναι μια διαδικασία λείανσης ακριβείας που χρησιμοποιείται στην κατασκευή καλουπιών χάλυβα.

Ένα μικρό ανάγλυφο αυλάκι δημιουργείται στην εσωτερική πλευρά του χάλυβα κανόνα όπου απαιτείται κάμψη.

Αυτό μειώνει τις παρεμβολές στις διασταυρώσεις κανόνων, αποτρέπει την απώλεια ύψους μετά από κάμψη με απότομη γωνία και εξασφαλίζει ακριβή εφαρμογή κανόνων και σταθερή απόδοση κοπής.

Γιατί είναι απαραίτητο το Broaching για μήτρες κοπής από χάλυβα;

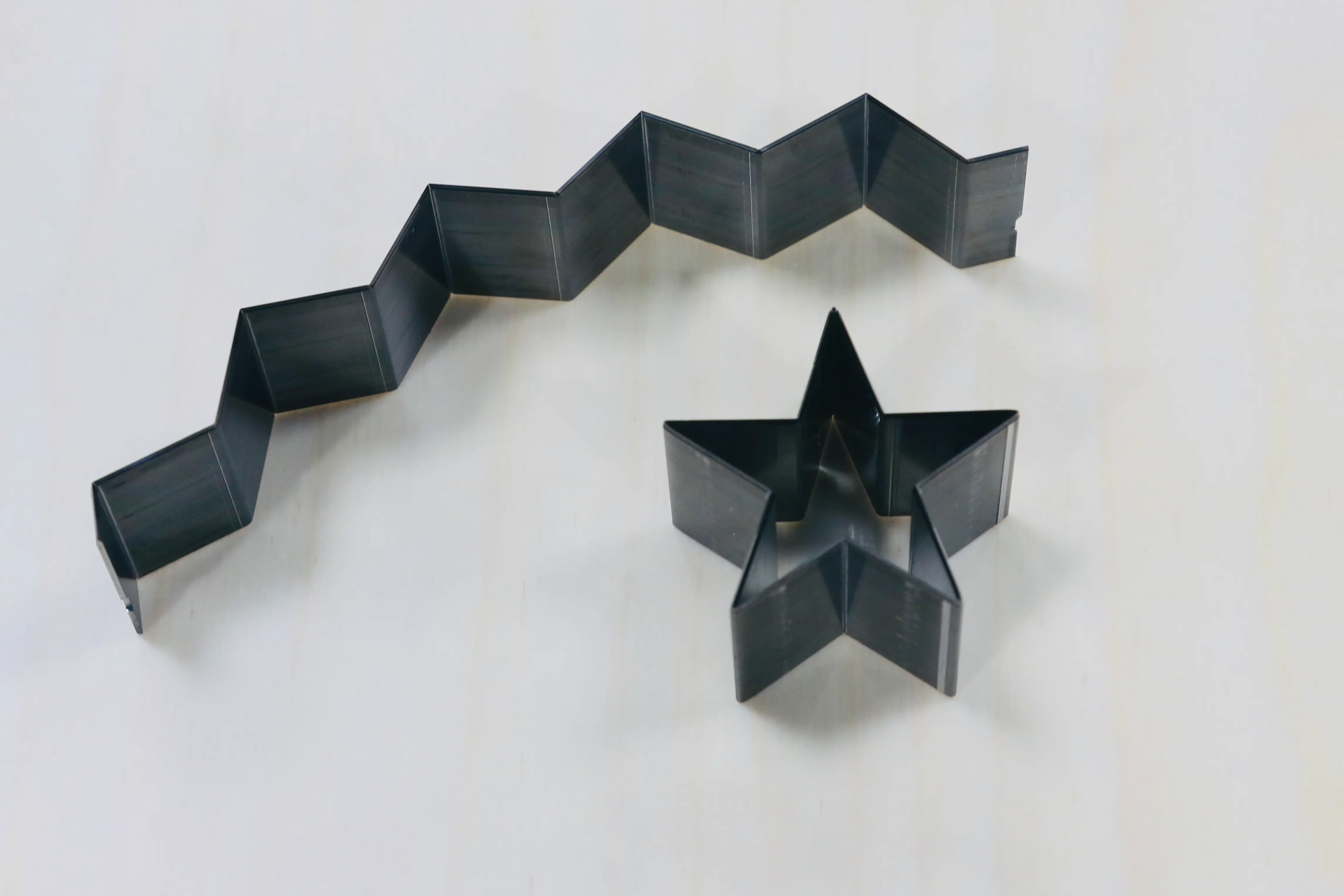

Για παράδειγμα, όταν δημιουργείτε ένα σχήμα αστεριού πέντε σημείων, η χρήση μάτισης κανόνων (σύνδεση χωριστών χαλύβδινων κανόνων) σε αιχμηρές γωνίες μπορεί να μειώσει τη συνολική αντοχή της δομής της μήτρας.

Η περιοχή ματίσματος μπορεί να γίνει πιο αδύναμη κατά τη διάρκεια επαναλαμβανόμενων εργασιών κοπής, επηρεάζοντας την ανθεκτικότητα και τη σταθερότητα της μήτρας.

Χωρίς διάτρηση, η χρήση ενός μόνο κανόνα χάλυβα για τη διαμόρφωση αιχμηρών γωνιών μπορεί επίσης να δημιουργήσει προκλήσεις.

Κατά την κάμψη, η εσωτερική πλευρά του κανόνα συμπιέζεται, γεγονός που μπορεί να προκαλέσει στρογγυλοποίηση της αιχμηρής γωνίας.

Ως αποτέλεσμα, η τελική μήτρα μπορεί να μην επιτύχει την απαιτούμενη ποιότητα σχηματισμού οξείας γωνίας.

Με τη διαδικασία διάνοιξης, δημιουργείται μια ανακουφιστική αυλάκωση στην περιοχή κάμψης πριν σχηματιστεί ο κανόνας χάλυβα.

Αυτό επιτρέπει στον κανόνα να κάμπτεται σε αιχμηρές γωνίες διατηρώντας το αρχικό ύψος κοπής και τη δομική αντοχή.

Γιατί το Broaching είναι σημαντικό για την κατασκευή καλουπιών υψηλής ακρίβειας;

Καθώς η ζήτηση για premium συσκευασίες συνεχίζει να αυξάνεται, ειδικά σε βιομηχανίες όπως η συσκευασία τσιγάρων, οι συσκευασίες φαρμακευτικών προϊόντων και τα κουτιά από χαρτόνι υψηλής ποιότητας, οι κατασκευαστές απαιτούν μεγαλύτερη ακρίβεια για πολύπλοκα και ακανόνιστα σχήματα.

Ως εκ τούτου, η τεχνολογία διάτρησης γίνεται όλο και πιο σημαντική στη σύγχρονη κατασκευή καλουπιών με κανόνες χάλυβα.

Άλλες εφαρμογές του Broaching στο Steel Rule Die Making

Εκτός από τη βελτίωση της διαμόρφωσης αιχμηρών γωνιών, η διάνοιξη χρησιμοποιείται επίσης για τη βελτίωση της ακρίβειας των διασταυρώσεων χάλυβα κανόνων και τη βελτίωση της απόδοσης κοπής.

Με την αυξανόμενη ζήτηση για συσκευασίες υψηλής ποιότητας, ειδικά σε βιομηχανίες όπως οι συσκευασίες σε χαρτόνι υψηλής ποιότητας, οι φαρμακευτικές συσκευασίες και τα κουτιά σε σχήμα ειδικού, οι απαιτήσεις για την ακρίβεια κοπής και την εφαρμογή κανόνων γίνονται όλο και πιο αυστηρές.

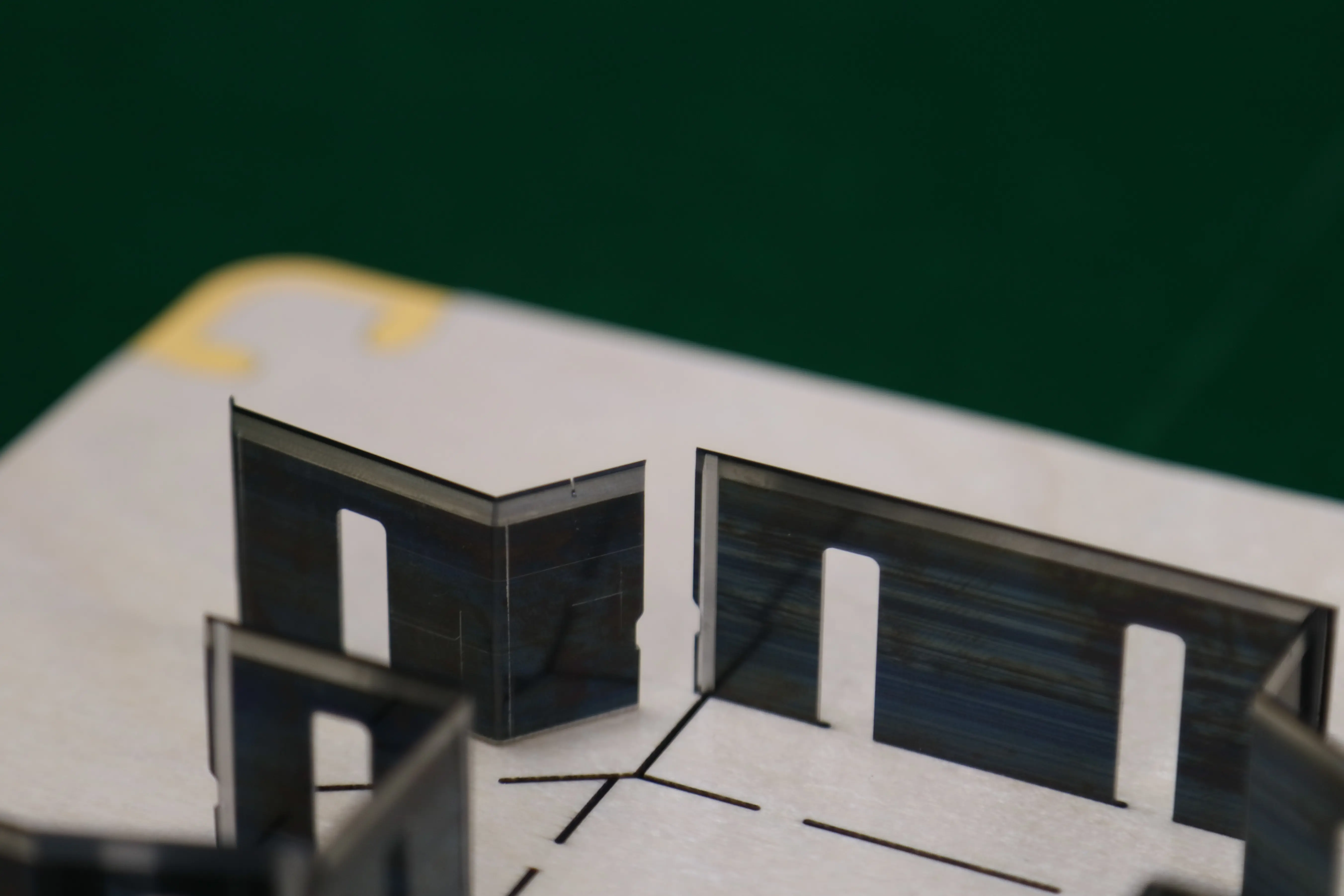

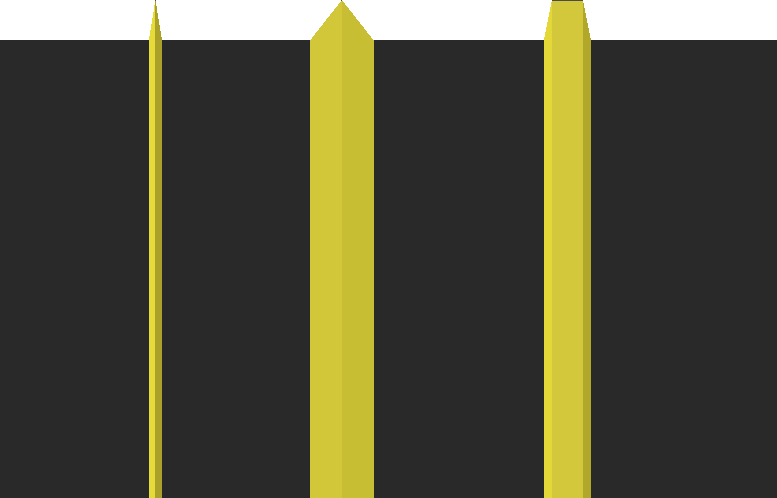

Στα σημεία τομής όπου συναντώνται οι οριζόντιοι και οι κάθετοι κανόνες χάλυβα, η λοξότμητη γωνία της κοπτικής ακμής μπορεί να δημιουργήσει ένα μικρό κενό μεταξύ των κανόνων.

Αυτό το κενό μπορεί να επηρεάσει την ακρίβεια τοποθέτησης των κοπτικών άκρων και μπορεί να οδηγήσει σε ασυνεπή αποτελέσματα κοπής ή σημάδια στα τελικά προϊόντα.

Εφαρμόζοντας διάνοιξη στην περιοχή τομής με χάλυβα κανόνα, δημιουργείται μια μικρή ανακουφιστική αυλάκωση για τη μείωση των παρεμβολών που προκαλούνται από τη γωνία λοξοτομής της κοπτικής ακμής.

Αυτό επιτρέπει στους κανόνες του χάλυβα να ταιριάζουν πιο στενά μεταξύ τους και βελτιώνει τη συνολική ακρίβεια και σταθερότητα της δομής της μήτρας.

Πώς επεξεργάζεται το Broaching στο Steel Rule Die Making;

Παραδοσιακά, η διάνοιξη ήταν μια χειροκίνητη διαδικασία που απαιτούσε από ειδικευμένους χειριστές να τρίψουν ανακουφιστικά αυλάκια σε συγκεκριμένες θέσεις.

Με την ανάπτυξη της τεχνολογίας αυτόματης κάμψης, το broaching μπορεί πλέον να ενσωματωθεί στη διαδικασία αυτόματης κάμψης, βελτιώνοντας την απόδοση και τη συνέπεια.

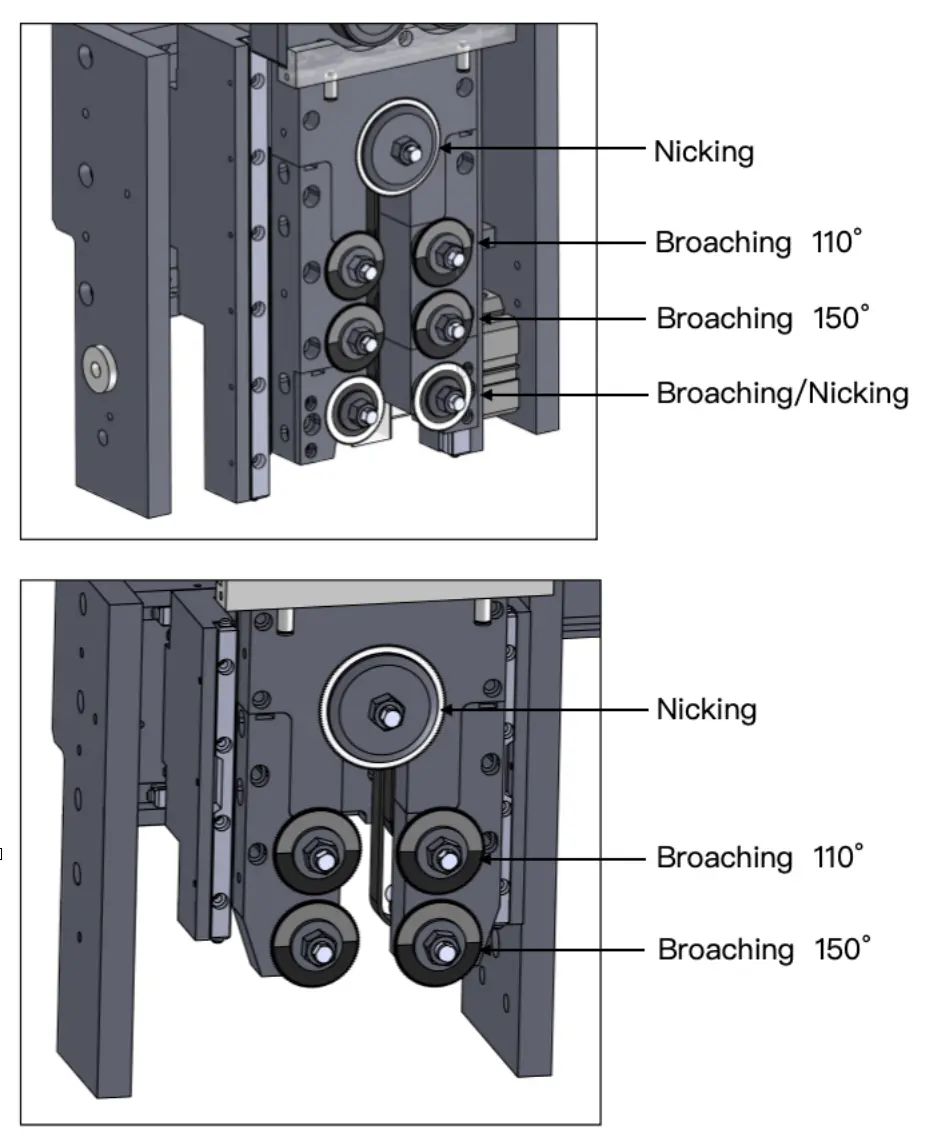

Η μηχανή πολλαπλών λειτουργιών Auto Bender ADEWO ABM-832C2 χρησιμοποιεί δίσκους λείανσης καρβιδίου βολφραμίου για την επεξεργασία αυλακώσεων ανοίγματος σε κανόνες χάλυβα.

Το μηχάνημα υποστηρίζει τόσο CW (δεξιόστροφα) όσο και CCW (αριστερόστροφα) κατευθύνσεις διάνοιξης, εξασφαλίζοντας ευέλικτη επεξεργασία για διαφορετικές γωνίες κάμψης και σχέδια μήτρας.

Το ABM-832C2 μπορεί να εξοπλιστεί με δύο ή τρία σετ λεπίδων κοπής σύμφωνα με διαφορετικές απαιτήσεις εφαρμογής.

Μπορούν να επιλεγούν διαφορετικά πλάτη λεπίδων για να επιτευχθούν ακριβή αποτελέσματα διάνοιξης για διάφορες προδιαγραφές κανόνων χάλυβα και συνθήκες κάμψης.

Με τον έξυπνο έλεγχο λογισμικού, το μηχάνημα αναλύει αυτόματα τη γεωμετρία και τις γωνίες κάμψης του εισαγόμενου σχεδίου.

Ανάλογα με την απαιτούμενη γωνία και θέση, το σύστημα προσδιορίζει πού χρειάζεται διάνοιξη και επιλέγει αυτόματα την κατάλληλη λεπίδα πριονιού για επεξεργασία.
